АТС малой емкости "Квант-Е" (16-384 номеров) представляют собой электронные АТС с временным разделением каналов и микропроцессорным программным управлением. АТС малой емкости могут использоваться в качестве выносных абонентских модулей станций большой емкости, сельских оконечных и узловых АТС, учрежденческо-производственных (УПАТС) и офисных станций.АТС обеспечивают возможность работы со всеми видами линейных сигнализаций, существующих на сетях связи общего пользования и ведомственных сетях и могут использоваться в качестве конвертеров для преобразования аналоговых линий связи в цифровые. Соединительные линии со встречными АТС могут быть организованы по физическим линиям, по цифровым системам передачи ИКМ-30 и ИКМ-15, по системам передачи с частотным разделением каналов (ЧРК), по спутниковым каналам связи. Обеспечивается возможность организации стационарного и мобильного радиодоступа по стандарту DECT.



При использовании в качестве УПАТС и офисных станций АТС позволяют интегрировать в единое целое различные средства связи, имеющиеся на предприятиях и фирмах, включая стационарные телефонные и локальные вычислительные сети, мобильные транкинговые, сотовые и микросотовые сети, а также предоставлять абонентам дополнительные виды обслуживания (ДВО), включая услуги ЦСИО (ISDN), речевой почты и конференцсвязи.





Состав оборудования.

Станции могут укомплектовываться линейными комплектами, обеспечивающими подключение следующих телефонных линий:

  • двухпроводных аналоговых абонентских линий для подключения телефонных аппаратов с импульсным или тональным набором - на 8 или 16 абонентов;

  • двухпроводных аналоговых СЛ для подключения к районным АТС по абонентским линиям - на 8 линий;

  • трехпроводных аналоговых СЛ - на 4 линии;

  • четырехпроводных аналоговых СЛ для сопряжения с аппаратурой частотного уплотнения и одночастотной (f=2100 Гц или f=2600 Гц) или двухчастотной (f1=600 Гц; f2=750 Гц или f1=1200 Гц; f2=1600Гц) системой сигнализации - на 8 линий;

  • четырехпроводных аналоговых СЛ для сопряжения с аппаратурой частотного уплотнения и сигнализацией по выделенному сигнальному каналу (ВСК) f=3800Гц - на 4 линии;

  • шестипроводных аналоговых линий спутниковых каналов E&M - на 8 линий;

  • четырехпроводных цифровых СЛ к ТфСОП со скоростью 2 Мбит/с и сигнализацией 1ВСК и 2ВСК - на 1 или 2 тракта;

  • двух или четырехпроводных цифровых АЛ и СЛ ISDN BRA (2B+D) - на 4 или 8 линий;

  • EDSS1 -четырехпроводных цифровых АЛ и СЛ PRA (30B+D) - на 1 или 2 тракта.

В составе станции могут поставляться также комплекты цифрового уплотнения абонентских линий по технологии HDSL для подключения до 4-х независимых абонентских линий посредством одной пары проводов.

В качестве дополнительных (сервисных) блоков в составе станции могут поставляться:

  • сервер речевой почты (СРП);

  • сервер конференцсвязи (СКС);

  • сервер тарификации и учета телефонных переговоров (СТУ);

  • блок цифровых приемников сигналов управления и взаимодействия (ЦПС) для реализации ДВО;

  • контроллер базовых станций (КБС) для стационарного или мобильного абонентского радиодоступа по стандарту DECT;

  • цифровой коммутатор для стыковки с абонентами подвижной радиосвязи системы "Алтай" (возможна поставка оборудования для стыковки с сотовой сетью стандарта NMT-450 и транкинговыми сетями по стандарту МРТ-1327);

  • консоль диспетчера (оператора), на которой отображается состояние предварительно запрограммированных абонентов (свободен, занят) и обеспечивается возможность немедленного соединения оператора с нужным абонентом путем нажатия кнопки.

Основные технические параметры Диапазон абонентской емкости - 16...386 номеров
Напряжение электропитания -
220 В/50 Гц
Усредненная потребляемая мощность на 1 порт -
около 0,5 Вт
Сопротивление абонентского шлейфа с учетом сопротивления телефонного аппарата -
не более 1600 Ом
Частота вызывного сигнала -
25 Гц
Напряжение вызывного сигнала -
95 Вэфф
Удельная нагрузка на одну АЛ -
до 0,2 Эрл
Удельная нагрузка на одну СЛ -
до 0,8 Эрл
Дополнительные виды обслуживания

В малых АТС системы "Квант-Е" абонентам предоставляется следующий набор дополнительных видов обслуживания (ДВО), пользующихся наибольшим спросом у абонентов: подробнее...

  • прямая связь;

  • сокращенный набор номера;

  • экстренная связь (приоритетное обслуживание отдельных абонентов);

  • наведение справки во время разговора;

  • передача вызова во время разговора;

  • постоянная переадресация входящих вызовов при занятости абонента;

  • временная переадресация входящих вызовов на другой номер;

  • временное полное или избирательное ограничение входящей или исходящей связи;

  • музыкальная пауза;

  • серийное искание;

  • конференцсвязь;

  • речевая почта;

  • тарификация и учет переговоров.

Техническая эксплуатация

Станции не требуют постоянного обслуживания и могут работать в автономном режиме при наличии канала для передачи информации о повреждениях с центром технического обслуживания (ЦТО) или с вышестоящей цифровой АТС. Каждая станция обеспечивает диагностику, автоматический контроль работоспособности оборудования и измерение параметров абонентских и соединительных линий. Информация о повреждениях с последующим выводом на внешние устройства может накапливаться в самой станции, передаваться вышестоящей станции или в ЦТО.

Поставщик обеспечивает гарантийное обслуживание АТС в течение 1, год с момента ввода АТС в эксплуатацию, а по отдельному соглашению и послегарантийный ремонт.

вернуться к началу






FOCUS E206

АТС ОФИС FOCUS E206+комплект из 6 телефонных аппаратов (1 системный)

Самая низкая цена ! Электронная телефонная система Focus E-206 – малогабаритная, компактная и легко обслуживаемая электронная система для организации локальной сети связи.
Focus E-206 предусмотрен для коммутации 6 абонентов и 2 линий городской АТС.
К Focus E-206 подключают системные телефонные аппараты, а к абонентам 4 и 7 (для 3 версии) или 4 – 7 (для 4 версии) можно подключить любые оконечные устройства (телефон, факс, модем и т. п.) с импульсным или частотным набором номера (для программирования используется только системный аппарат).


ФУНКЦИИ И ХАРАКТЕРИСТИКИ

  • Подключение шести телефонов к двум линиям городской АТС;

  • Ожидание – режим, когда абонент не слышит второго абонента;

  • Мелодия в режиме ожидания;

  • Обратный вызов – когда абонент занят или не отвечает, системный аппарат, предупреждает о поступившем вызове.

  • Выключение вызова;

  • Переадресация вызова;

  • "Следуй за мной";

  • Захват вызова;

  • Переадресация разговора;

  • Справка;

  • Попеременный разговор;

  • Ночной вызов – возможный режим, когда все вызовы поступают на одного абонента;

  • Акустический контроль помещения;

  • Установка пароля для ограничения использования аппарата;

  • Будильник;

  • Системный телефонный аппарат с режимом "свободные руки".

  • Кратковременное выключение микрофона.

  • Подключение:

    • Дополнительный звонок внешнего вызова;

    • Звонковая кнопка;

    • Открывание дверей.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Напряжение питания  абонентской линии:

58 В постоянного тока

Ток шлейфа:

около 41 мА

Сопротивление шлейфа:

системного телефона

2 x 50 Oм

стандартного аппарата

2 x 600 Oм

Напряжение вызывного тока



около 60 Вэфф.;  50 Гц

Частота сигнала станции

425 Гц ± 5 %

Электропитание

от 187 В до 244 В, 50 ± 2 Гц

Потребляемая мощность

max 40 ВА

Климатические условия:

температура

от 0 до 40 oC

влажность

от 10 до 75 % без конденсата

Температура хранения



от минус 20 до 70 oC, защита от  прямых солнечных лучей

Габариты блока станции:

320 x 315 x 115 мм

Масса:

4,5 кг

При выборе оконечного устройства вместо системного аппарата необходимо учитывать -  позволяет ли устройство идентифицировать внутренний сигнал станции при автоматической передаче сообщения, в противном случае передача сообщения будет возможна только в ручном режиме

.вернуться к началу

БП 220\60 с АКБ 150 Ватт







вернуться к началу

БП 220\60 с АКБ 3X150=450 Ватт 3U

 НАЗНАЧЕНИЕ

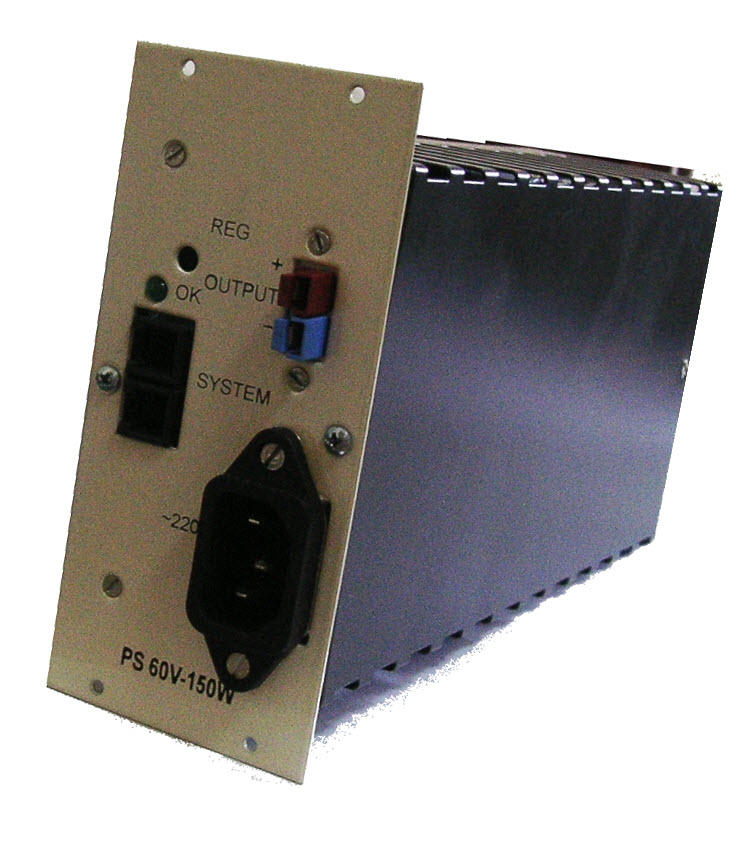

Блок электропитания PS 60 V - 450 W (3х150) предназначен для использования в системе электропитания АТС  в качестве источника опорного
напряжения постоянного тока для оборудования цифровых систем коммутации.



УСТРОЙСТВО РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОПИТАНИЯ(ENERGY DISTRIBUTION UNIT)

Устройство распределения электропитания (УРЭ) представляет собой блок выпрямителей, контролируемый модулем управления, обеспечивающим режимы функционирования и контроля параметров а процессе эксплуатации. При подключении аккумуляторной батареи УРЭ обеспечивает систему коммутации «Квант – Е» гарантированным опорным напряжением постоянного тока. При использовании свинцово – кислотных аккумуляторов с герметичной конструкцией возможно их размещение непосредственно в УРЭ или в стативе с установленным УРЭ.

смотреть также УРЭ на 900 W  (3х300 ) смотреть...



ОСНОВНЫЕ ПАРАМЕТРЫ БЛОКА ЭЛЕКТРОПИТАНИЯ (1х150)



Параметры первичного электропитания: напряжение от 187 V до 242 V переменного тока с частотой 50 Hz ± 2 Hz.
Коэффициент полезного действия при выходной мощности 150 W не менее 0,89.
Потребление от сети переменного тока не более 1,6 А эфф.
Начальное значение выходного напряжения устанавливается от 60 V до 70 V.
Пределы изменения выходного напряжения от 48 V до 72 V. Ограничение тока нагрузки более 3,3 А.
Максимальный продолжительный ток короткого замыкания на выходе не более 3,5 А.
Амплитуда пульсаций на выходе не более 0,200 V р-р.
Пульсации на выходе не более 10 mV.
Уровень псофометрического шума на выходе блока электропитания не более 2 mV псоф.
 Ограничение повышения выходного напряжения в пределах от 72 V
до 78 V, без отключения выходного напряжения.
Контроль понижения выходного напряжения в пределах от 50 V до 56 V.
 Ограничение выходной мощности на уровне 150 W ± 15 W в пределах выходного напряжения 54 V до 70 V.
Сопротивление изоляции вход - выход блока электропитания не менее 50 МП, измеренное при напряжении 500 V.
Блок электропитания предназначен для круглосуточной работы в стационарных условиях при воздействии следующих климатических факторов:
а) температура окружающего воздуха от 5 до 45 ° С;
б) относительная влажность воздуха до 95% при температуре 30 ° С;
в) атмосферное давление от 60 кРа до 107 кРа (от 630 мм рт. ст. до 800 мм рт. ст.).
КОНСТРУКЦИЯ
Входящие в состав блока электропитания ЭРЭ располагаются на плате с печатным монтажом. Элементы индикации, подключения и крепления расположены на лицевой панели блока. Элементы с повышенным тепловыделением установлены на радиатор, расположенный с тыльной стороны блока.
Печатная плата с расположенными на ней элементами ЭРЭ со всех сторон закрыта защитным кожухом.
Габаритные размеры блока электропитания 3Ux60x130 mm (LxBxH -соответственно).
УРЭ могут быть установленны в стативе оборудования ЭАТС  или иметь отдельное конструктивное исполнение.

вернуться к началу

БП 220\60 с АКБ 6X300=1800 Ватт 6U

 НАЗНАЧЕНИЕ

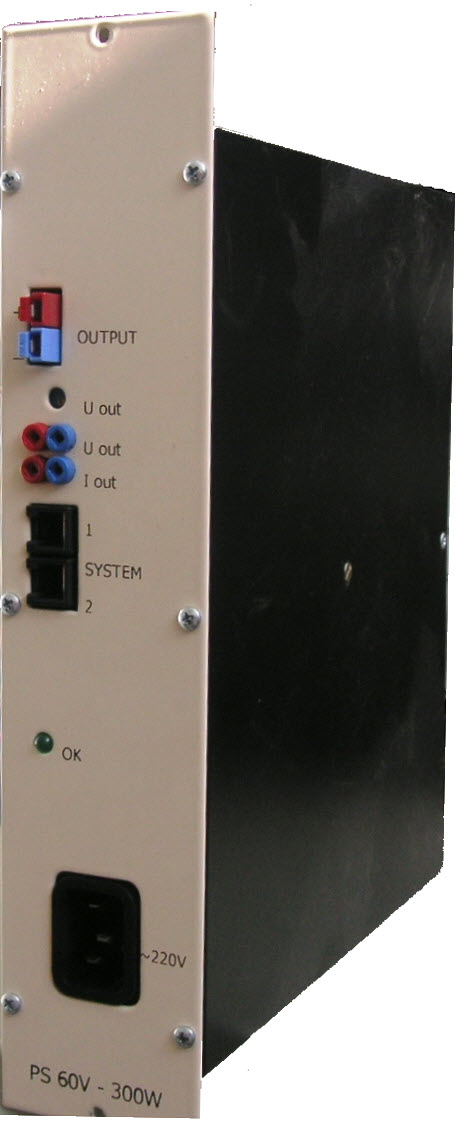

Блок электропитания PS 60 V - 1800 W (6х300) предназначен для использования в системе электропитания АТС  в качестве источника опорного
напряжения постоянного тока для оборудования цифровых систем коммутации.

УСТРОЙСТВО РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОПИТАНИЯ(ENERGY DISTRIBUTION UNIT)



подробнее об УРЭ на 900 W  (3х300 ) смотреть...
Устройство распределения электропитания (УРЭ) представляет собой блок выпрямителей, контролируемый модулем управления, обеспечивающим режимы функционирования и контроля параметров а процессе эксплуатации. При подключении аккумуляторной батареи УРЭ обеспечивает  гарантированным опорным напряжением постоянного тока. При использовании свинцово – кислотных аккумуляторов с герметичной конструкцией возможно их размещение непосредственно в УРЭ или в стативе с установленным УРЭ.

Функции УРЭ (EDU).



·          Регулируемое постоянное напряжение

·          Визуальный текущий контроль выпрямителей

·          Текущий контроль отказов выпрямителей

·          Визуальный контроль уровня тока выпрямителей и батареи аккумуляторов, уровня напряжения системы

·          Деление нагрузок

·          Текущий контроль предохранителей

·          Контроль батареи в процессе разряда

·          Тестирование батареи

·          Температурная компенсация батареи

·          Предотвращение глубокого разряда батареи

·          Защита батареи от перегрева

·          Сигнализация местная тональная

·          Сигнализация местная светодиодная

·           Дистанционная сигнализация 3-х уровней (3 реле с изолированными контактами)

·          Селективная защита от перенапряжения





ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ УРЭ

(EDU)



1.      Входное напряжение

230 V (- 20 %, +15 %)

2.      Частота

50 Hz ± 10 %-

3.      Напряжение опорное (на входе)

·        с подключенной батареей (48 V)

·        с подключенной батареей (60 V)

- 48 V, + 60 V

- 52 V… - 57 V

- 66 V… - 72 V

4.      Псофометрический шум

< 2 mV

5.      Рабочая температура выпрямителей

0 ° C … + 45 ° C

6.      Выходная мощность блока выпрямителей

150 Вт – 1800 Вт

7.      КПД

> 90 %

8.      Относительная влажность при температуре воздуха 25 °С

от 40 % до 80 %

9.      Атмосферное давление

от 80 до 170 кПа





ВАРИАНТ  –     EDU 60/300 – 6 ( 6 плат SNPS 60 V – 300 W)



Тип выпрямителя – SNPS 60 V – 300 W

6 шт.

Блок аккумуляторный А412/50,0 AS (Sonnenschein)

                               или А412/50,0 A (Sonnenschein)

5 шт.



Обеспечивает:



·        Количество нагрузок

6

·        Ток нагрузки максимальный

30 А

·        Ток нагрузки номинальный

16 А

·        Гарантированное электропитание

в течении 5 часов



Размещение (вариант стативный)



·        Кассета (6U) с 2-мя блоками аккумуляторной батареи. Ниже 3 блока аккумуляяторной батареи.





Размещение ( с вынесенной батарееи)



·        Кассета (6U) в нижней части статива с удлинителем термоотдатчика







            Состав УРЭ, объем, размещение определяются при задании параметров нагрузки.

УРЭ могут быть установленны в стативе оборудования ЭАТС  или иметь отдельное конструктивное исполнение.

Конструктивно устройства входящие в состав УРЭ располагаются в кассете, выполненной с использованием элементов базовой несущей конструкции БНК – 4М с габаритными размерами 555 х 325 мм ширина и глубина соответственно. Высота кассеты 265 мм (6U) или 132 мм (3U).

вернуться к началу



САК5 - 5-канальный (10 абонентов) спаренный абонентский комплект

Используется при замене старых АТС на новые цифровые для обеспечения обслуживания существующих блокираторных абонентов

На один канал со стороны цифровой АТС подключаются два абонентских комплекта. На выходе канал имеет одну пару проводов, на которые через блокираторы, подключаются два абонента



В составе старых АТС были устройства САК (спаренные абонентские комплекты) которые позволяют включать два номера на одну физическую линию для экономии кабельного хозяйства. В составе многих цифровых АТС подобных устройств нет. Если в составе цифровой АТС и есть платы спаренных комплектов то применение САК-5 целесообразно т.к не надо в последствии менять платы и перешивать программное обеспечение АТС.

На данный момент не везде есть техническая и финансовая возможность для прокладки нового кабеля и предоставления абоненту индивидуальной линии. Но при этом АТС менять надо ввиду их физического и морального износа и решения задач, поставленных федеральными программами. Поэтому, применение САК-5 сейчас обосновано.

Особенности устройства САК5

  • Один блок САК включает пять спаренных линий (10 абонентов)

  • Блокираторы спаренных абонентов входят в комплект поставки

  • Различные варианты исполнения корпусов для монтажа в 19" стойке или на металлоконструкциях кросса

  • По желанию заказчика возможна поставка соединительных кабелей

  • В случае необходимости корпус и плинты могут быть вторично использованы

  • Отсутствие процессоров и контроллеров повышает помехоустойчивость и надёжность устройства

  • Простота схемного решения делает изделие ремонтопригодным

  • Визуальный контроль за состоянием абонентских комплектов

  • Питание 60В

Если на кроссе нет свободного места для установки САК-5 то мы предлагаем устройство САК 5-4, где 4 это количество плат в одном конструктиве 1U. В одном корпусе может быть от 1-ой до 4-х плат САК5

Устройство САК-5-4 дополнительно может комплектоваться кабелем с разъёмом для включения в кассету на одном конце и плинтами с хомутом для установки в кросс абоненских линий на другом. Это упростит и ускорит монтаж, что в условиях сокращения персонала существенно.

Устройство может комплектоваться модулями комплексной защиты.

В комплект поставки САК-5 входит изоляционная лента для работ на линиях связи.



вернуться к началу





Контейнеры

 - телекоммуникационные утепленные защищенные

Комплектуются системами электроснабжения, освещения, пожаротушения, вентиляции и отопления

смотрите также АТС в контейнерном исполнении



 вернуться к началу



Коммутационное оборудование

Настенный шкаф для оптических соединений 204F



                     Шкафы оптические настенные устанавливаются в местах перехода с магистральных оптических кабелей на локальные информационные сети (телефония, интернет, кабельное телевидение).
Шкаф VT-204F соответствует технологии GPON.
Данный шкаф обеспечивает механически-защищенное соединение входящего оптического кабеля и оборудования.
Корпус щкафа изготовлен из листовой стали толщиной 1,2 мм и окрашен дважды порошково-полимерной краской.
Внутри щкафа устанавливаются сплайс-кассеты (пластины) для крепления сварных оптических волокон и сплиттеры. Конструкция шкафа предусматривает механизмы фиксации оптического кабеля.
Особенности:
Наличие откидной панели облегчает доступ к сплайс-кассетам и планкам с адаптерами и обеспечивает удобство при монтаже и эксплуатации
Сплайс-пластина обеспечивает радиус изгиба не менее 40 мм, что позволяет избежать дополнительных потерь и позоляет увеличить срок службы ВОЛС.
Наличие замочной системы с фиксацией в трех местах предотвращает несанкционированный доступ.
Наличие резинового уплотнителя обеспечивает пыле и влагозащищенность шкафа, что позволяет использовать данное изделие в сырых помещениях, подвалах и чердаках.
Конструкция обеспечивает легкое снятие двери шкафа для удобства работы.


Характеристики:
Диаметр вводимого кабеля – до 14 мм.
Количество вводимых кабелей до 8 шт.
Максимальное количество оптических портов -204 шт.
Количество устанавливаемых сплайс-кассет – до 8 шт.
В корпусе кросса имеются 4 отверстия диаметром 6 мм для крепления к несущей конструкции.


Кросс имеет в основании 8 отверстий для ввода и вывода кабелей через держатели типа PG16. На боковой стене шкафа имеются крепления для установки до 12 сплиттеров. На стене шкафа установлены пластиковые органайзеры для укладки оптического кабеля – 8 шт.
Типы оптических адаптеров – SC, FC, ST, simplex, duplex.
Предусмотрена возможность установки патч-панелей различных типов в один корпус.


Влагозащищенность – IP54.
Покрытие: порошковая покраска, цвет серый RAL7035.
Габариты: 580х600х209 мм.
Вес: 15,7 кг.Комплектация:
Корпус.
Кабельные вводы/выводы типа PG16 с заглушками – 8 шт.
Монтажный комплект для крепления шкафа к стене.
Индивидуальная упаковка из гофрокартона.



Настенный телекоммуникационный шкаф повышенной прочности

Предназначен для монтажа в нем кабельного телекоммуникационного оборудования.

Особенностями 19” шкафов данного типа является цельносварная конструкция и утолщенная утопленная дверь с ригельным замком повышенной секретности.

Эффективное решение для размещения оборудования в подъездах, на чердаках и в других зонах без контроля доступа.

Каркас из 2х-мм стали, цельносварная конструкция, ригельный секретный замок и трехмиллиметровая утопленная дверь делают этот шкаф надежнейшим вместилищем и гарантируют высочайшую надежность хранения расположенного внутри оборудования.

Шкаф может также комплектоваться замком типа “паук”. Имеется вариант шкафа с вентиляционным отверстием.

Рекомендуются для использования Интернет-провайдерами в местах размещения оборудования уровня доступа.

19”

Характеристики:

                Размеры шкафа:

                ширина — 600 мм (19")



                глубина — 420 (500) мм.

                Покрытие — порошковая покраска, цвет серый.

                высота — 360 мм (7U)





Настенный телекоммуникационный шкаф повышенной прочности



Предназначен для монтажа в нем телекоммуникационного оборудования. Особенностями данного шкафа является цельносварная конструкция каркаса из 2х-мм стали. Шкаф обладает винтовым замком повышенной секретности, а также щеколдой для навесного замка. Эффективное решение для размещения оборудования в подъездах, на чердаках и в других зонах без контроля доступа.

Характеристики:

                Размеры шкафа:

                ширина — 300 мм

                высота — 200 мм

                глубина — 160 мм.

                Покрытие — порошковая покраска, цвет    серый.



Коробка распределительная межабонентная.

Предназначена для размещения в ней сплиттеров и фильтров, служитдля соединения и распределения кабелей и проводов междуабонентами.

Устанавливается на стене внутри помещений.

Оснащена специальным замком повышенной секретности.

Характеристики:

                Размеры:

                ширина — 415 мм

                высота — 115 мм

                глубина — 130 мм.

                Покрытие — порошковая покраска, цвет серый.







19” Коммутационная панель для оптического кабеля VT-48 SC-D





Характеристики:

                ширина — 482 мм (19”)

                высота — 45 мм (1U)

                глубина — 200 мм

                Материал — сталь толщиной 1,00 мм

                Покрытие — порошковая покраска, цвет серый, RAL 7035.

Передняя панель – для установки 24 SC-Duplex адаптеров. Может комплектоваться для 12SC, 24SC, 12FC, 24FC и др.

                Силиконовые держатели крепятся на дно панели для 24

сварных соединений.

Оптическая панель предназначена для крепления в 19 дюймовый монтажный конструктив (шкафы, стойки, кронштейны). Основным назначением панели является обеспечение сохранности оптического волокна в местах его соединения (сварки), а также подключения и коммутации оптических волокон через различные типы проходных адаптеров.









19” Коммутационная панель для оптического кабеля VT-24 SC.

Данная коммутационная панель предназначена для крепления в 19 дюймовый монтажный конструктив (шкафы, стойки) или прямо на стену. Основным назначением панели является обеспечение сохранности оптического волокна в местах его соединения (сварки), а также подключения и коммутации оптических волокон через различные типы проходных адаптеров.





Характеристики:

                Размеры: 480х(202+100)х46 мм

                Материал — сталь толщиной 1,00 мм

                Покрытие — порошковая покраска, цвет серый.

                Передняя панель - для установки 24 SC адаптеров (Может комплектоваться для 24FC, 12FC, 12 SC, 48SC-D адаптеров).



                Держатели сварных соединений - для 24 сварных соединений

                Кабельный ввод: на задней панели (максимум для 4 кабелей)

Силиконовые держатели крепятся на дно панели для 24 сварных соединений.



19” Коммутационная панель для оптического кабеля со сплайс-кассетой VT-24 SC/SK

Характеристики:

                Размеры: 430х(260+100)х46 мм

                Материал — сталь толщиной 1,00 мм

                Покрытие — порошковая покраска.

                Передняя панель для установки 24 SC адаптеров (Может комплектоваться для 24FC, 12FC, 48SC-D адаптеров).

                Держатели сварных соединений - для 24 сварных соединений

                Кабельный ввод: на задней панели (максимум для 4 кабелей)

                Силиконовые держатели крепятся на сплайс-кассету для 24 сварных соединений

Сплайс-кассета защищена прозрачной пластиной из оргстекла.





Сплайс-кассета для оптического кабеля VT-24.
Сплайс-кассета предназначена для организации оптических волокон и фиксации сварочных соединений оптического волокна. Представляет собой плоский металлический бокс с отверстиями для ввода-вывода волокон и силиконовыми направляющими для укладки и фиксации волокон внутри кассеты. Кассета позволяет организовать до 24 сварных соединений при диаметре гильзы – 3,3 мм и до 48 сварный соединений при диаметре гильзы – 2,5 мм. Для дополнительной защиты уложенные волокна фиксируются прозрачной крышкой из оргстекла, которая крепится к основанию кассеты винтом. Возможна установка нескольких сплайс-кассет друг на друга, в зависимости от ёмкости кросса. Может быть установлена в монтажные и кроссовые оптические шкафы или в оптические коммутационные панели.

Характеристики:

                Размеры: 308х152х11 мм

                Материал — сталь толщиной 1,00 мм

                Покрытие — порошковая покраска, цвет серый.

                Селиконовые держатели крепятся на дно кассеты для 24 -48сварных соединений.

Сплайс коробка VT-12.

Основным назначением соединительной коробки являетсяобеспечение сохранности оптического волокна в местах его соединения (сварки).

VT-12 преднаначена для монтажа волоконно-оптических кабелей снебольшим количеством волокон.

VT-12 позволяет организовать до 12 оптических соединений.Может быть установлена на стенах подъездов, на этажах зданий. Характеристики:

                Крепление – настенное

                Размеры: 240х140х43 мм

                Материал — сталь толщиной 1,00 мм

                Покрытие — порошковая покраска, цвет серый.

                Кабельный ввод: для 2-х кабелей.

                Силиконовые держатели крепятся на дно панели для 12 сварных соединений.











19” Телекоммуникационные шкафы

19"

Настенный телекоммуникационный
 шкаф повышенной прочности
Размеры : 600 мм (19")х 360 мм х420 мм

Размеры : 300 мм х 200 мм х 160 мм

Предназначен для монтажа в нем кабельного телекоммуникационного  оборудования.  Особенностями 19” шкафов данного типа является цельносварная конструкция и утолщенная утопленная дверь с ригельным замком повышенной секретности. Эффективное решение для размещения оборудования в подъездах, на чердаках и в других зонах без контроля доступа.
Каркас из 2х-мм стали, цельносварная конструкция, ригельный секретный замок и трехмиллиметровая утопленная дверь делают этот шкаф надежнейшим вместилищем и гарантируют высочайшую надежность хранения, расположенного внутри оборудования.
Рекомендуются для использования Интернет-провайдерами в местах размещения оборудования уровня доступа.

Телекоммуникационные шкафы



вернуться к началу

19” Коммутационные панели для оптического кабеля (Patch panel)

19”1U

 Коммутационная панель для оптического кабеля с сплайс кассетой  VT-48 SC-D

 Размеры: 482 мм х 45 мм х 200 мм
 Ширина: 482 мм (19")
 Высота:    45 мм (1U)
 Глубина: 200 мм
 Материал — сталь толщиной 1 мм
 Покрытие — порошковая покраска.




Оптическая панель предназначена для крепления в 19 дюймовый монтажный конструктив (шкафы, стойки, кронштейны).
Основным назначением панели является обеспечение сохранности оптического волокна в местах его соединения (сварки), а также подключения и коммутации оптических волокон через различные типы проходных адаптеров.





вернуться к началу

19” Панель ввода питания

19”

Панель ввода питания

· Ширина:  482 mm (19")
· Высота:   155 mm
·
Глубина:  160 mm
· Покрытие — порошковая покраска.

Панель ввода питания (ПВП) предназначена для распределения цепей питания по блокам  и защиты их от короткого замыкания и перегрузок.
ПВП представляет собой панель, в которую на DIN рейку  устанавливаются  автоматические
выключатели. Количество выключателей определяются заказчиком.
ПВП устанавливается в 19” или 600мм телекоммуникационный шкафы и стойки .



вернуться к началу

Коробка распределительная межабонентная.



Предназначена для размещения в ней сплиттеров и фильтров, служит для соединения и распределения  кабелей и проводов между абонентами.
Устанавливается на стене внутри помещений.  Оснащена специальным замком повышенной секретности.

  Характеристики:
· Ширина: 415 мм
· высота:  115 мм
· глубина: 130 мм
· Покрытие — порошковая покраска.





вернуться к началу

Наружные распределительные шкафы VFTS



    Наружные распределительные шкафы VFTS предназначены для соединения кабелей сетей телекомуникаций с линиями потребителей. Соединение выполняется по технологии LSA+ или с помощью стандартных соединительных пластин.

 Мы изготавливаем распределительные шкафы (SS), которые устанавливаются в углубление в земле, а также их можно встроить в стены  зданий или на самих зданиях. Шкафы емкостью 100 и 200 пар изображены на рис.1 и рис.2. Шкаф на 400 пар изображен на рис.3.



На изображениях применяются следующие обозначения:

  1. Вентиляционные щели

  2. Верхняя крышка

  3. Несущий профиль

  4. Задняя крышка

  5. Основание

  6. Нижняя крышка

  7. Держатель терминаторов

  8. Рамочка открытого соединения

  9. Кронштнейн крепления кабеля


    Шкаф на 800 пар отличается конструктивно от шкафа на 400 пар тем, что содержит два терминальных держателя, которые закреплены у направляющих каркаса симметрично с двух сторон - спереди и сзади. Шкафы, которые предназначены для крепления в стенах отличается конструктивно от вышеуказанных только тем, что не применяется основание поз.5. SS корпуса изготавливается из прочного антикоррозийного алюминиевого сплава (морской алюминий) или оцинкованной стали. Поверхность покрывается порошковой краской и высушивается при 200 градусах. Применение противокоррозийных материалов и покрытий обеспечивает долгое время эксплуатации в условиях открытой атмосферы (до 20 лет и более) при условии, что шкаф не подвергается механическим повреждениям.

case 200

case 100

case 800

Внутри каркаса установлены держатели терминаторов LSA+ и контактные пластины. SS корпус выполнен таким образом, что детали крепятся к двум U-образным направляющим, которые одновременно являются основанием конструкции. Такая конструкция позволяет заменить поверхность наружного корпуса, не трогая терминаторов и кабеля, которые закреплены на направляющих.

Для предотвращения накапливания влаги на терминаторах конструкция шкафа предусматривает изготовление корпуса из металла с малой теплоемкостью и плотностью. При уменьшении температуры происходит более быстрое охлаждение корпуса нежели пластмассовых терминаторов. В результате большая часть влаги накапливается на внутренней части каркаса, и стекая вниз, влага не попадает на терминаторы. Косая крыша с щелью на передней панели позволяет влаге беспрепятственно стечь с поверхности шкафа.

Удлиненная часть крыши предотвращает прямое попадание влаги на замок, что не дает замку замерзнуть зимой. Для защиты против влаги, которая поднимается от земли, кабель проходит через самозажимающуюся мембрану, диаметр которой выбирается во время монтажа. Конструкция шкафа предусматривает возможность установки датчика для сигнализации, который может информировать оператора станции о несанкцинированном вскрытии шкафа.

  Nr.

  Название шкафа

  Емкость, число пар

Габариты (мм)

высота

ширина

глубина

1

VFTS-100

100

1850

188

230

2

VFTS-200

200

1850

188

230

3

VFTS-400

400

1850

360

230

4

VFTS-800

800

1850

360

460

   вернуться к началу





Заземляющий электрод  "VF"

Заземляющий электрод является основным элементом системы заземления, которая предохраняет аппаратуру и конструкции внутренних помещений от опасных для здоровья и жизни людей перенапряжений и устраняет помехи в работе телекоммуникационной аппаратуры.
Заземляющий электрод вбивается глубоко в землю вибромолотком.
 Главной деталью заземляющего устройства является стальной стержень с термически прикрепленной медной трубкой, имеющей  толщину стенки до 1 мм   (медь 99,8%), что гарантирует высокую электропроводимость и устойчивость устройства против коррозии.  Заземляющий стержень (поз. 1) может быть двух размеров 0,75 м и 1 м.
Высокое качество устройства заземления дает возможность использовать его до 50 лет.
Конусные соединители (поз. 2) надежно соединяют элементы заземляющего устройства. При этом практически не изменяется сопротивление электрического тока. Конусный соединитель изготовлен из бронзы, что гарантирует высокое качество электрического соединения и механическую прочность изделия.
Головка (поз. 4) и ударный наконечник (поз. 3) изготовлены из закаленной стали и обеспечивают легкое вхождение в грунт заземляющего устройства при помощи вибромолотка.
Клемма (поз. 5) для подсоединения провода под винт изготовлена из бронзы, а её винт и контактная головка (поз. 6), для подсоединения зажатием, изготовлены из меди.
Заземляющий электрод соответствует Европейскому сертификату на заземлители IEC 1024 и имеет сертификат Латвийской Республики D 887.






вернуться к началу







Отправить сообщение для: Web Master с вопросами и замечаниями об этом веб-узле.
Дата изменения: 23.03.2016
