АТС "КВАНТ-128" это АТС на 16-384 номера

или абонентский вынос (ВАМ) на основе АТС 16-384



Содержание        Стр.

1. Введение.    4

2. Общие сведения    5

2.1. Основные технические данные    8

2.2. Конструктивное исполнение.    9

2.3. Условия эксплуатации.   10

3. Конфигурация и оборудование АТС   11

3.1. Конфигурация АТС   11

3.2. Состав оборудования АТС   14

4. Указание мер безопасности  17

4.1. Техника безопасности и охрана труда   17

4.2. Меры безопасности при подготовке АТС к работе   17

5. Принципы построения АТС   18

5.1. Включение АТС в сеть.   18

5.2. Принципы работы АТС   19

6. Подключение АТС.   22

6.1. Электропитание АТС.   22

6.2. Защита АТС в цепях питания   22

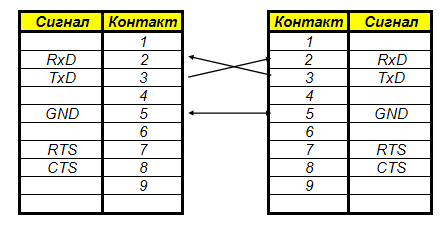

6.3. Подключение к АТС внешнего устройства контроля и управления.   22

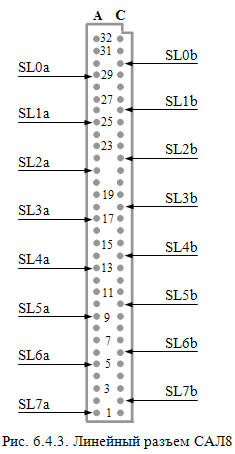

6.4. Подключение абонентских линий и линий внешней связи   23

7. Эксплуатация АТС   25

7.1. План нумерации.   25

7.2. Виды обслуживания абонентов.   26

8. Краткие сведения по программному обеспечению   30

8.1. Общесистемные команды контроллера   31

8.2. Команды контроля и измерений   33

8.3. Диагностика оборудования АТС.   37



1.  ВВЕДЕНИЕ



Настоящее руководство предназначено для обслуживания АТС "Квант-128" и является основным документом, в котором изложены сведения, необходимые для правильной эксплуатации оборудования и поддержания его работоспособности.

Данная инструкция содержит:

-          общие сведения;

-          указание мер безопасности;

-          вопросы оперативного и технического обслуживания АТС.



2.  ОБЩИЕ СВЕДЕНИЯ



            АТС "КВАНТ-128" является электронной АТС с временным разделением каналов, имеет микропроцессорное управление с программным обеспечением, записанным в энергонезависимое постоянное запоминающее устройство. АТС предназначена для обеспечения телефонной связью абонентов станции с возможностью выхода на внешнюю телефонную сеть по абонентским соединительным линиям к вышестоящей АТС или по цифровым соединительным линиям стандарта Е1. Подключение к АТС внешних устройств контроля и управления осуществляется через стандартный интерфейс V.24 / RS-232. Данная АТС разработана на основе оборудования АТС большой емкости "КВАНТ-Е" с применением последних достижений схемотехники и полупроводниковых технологий.

            АТС "Квант-128" предназначена для использования на телефонных сетях общего пользования и ведомственных сетях в качестве офисной учрежденческо-производственной (УПАТС), сельской оконечной и узловой АТС, а также выносного абонентского модуля станции большой емкости.

            В данном руководстве описаны применения «Квант-128» в качестве офисной и сельской АТС, включенной в сеть общего пользования по двухпроводным абонентским соединительным линиям.

Системные функции

 Ø  Изменение набора видов связи, доступных абоненту.

Ø  Ограничение на набор определенных номеров по исходящей связи.

Ø  Регистрация полной  информации о вызовах с возможностью ее распечатки на принтере.

Ø  Классы обслуживания абонентов и ограничения по видам связи.

Ø  Программирование параметров АТС по требованию заказчика.

Ø  Возможность работы АТС от буферной аккумуляторной батареи.

Ø  Групповое искание при исходящей связи.

Ø  Разные методы доступа к внешним линиям.

Ø  Маршрутизация входящих вызовов.

Ø  Групповое искание для абонентов АТС.

Ø  Возможность работы с частотными и импульсными телефонными аппаратами.

Ø  Музыкальный сигнал при удержании вызова.

Ø  Оперативное перепрограммирование параметров системы.

Ø  Распределение звонков входящих вызовов по абонентам.

Ø  Возможность работы по выделенным внешним каналам.

Ø  Объединение внешних линий в группы.

Ø  Формирования коротких речевых сообщений при обработке вызовов.

Ø  Прямое соединение с абонентом при входящих вызовах.

Ø  Индикация о состоянии линий.

Ø  Оперативной диагностика абонентских линий.

Ø  Оперативной диагностика линейных комплектов.

Ø  Автоматическая конфигурация внешних линий.

Ø  Передача вызовов на дежурного в ночное время.

Ø

         Функции, предоставляемые пользователям

 Ø  Переадресация вызова.

Ø  Переадресация вызова при занятости абонента.

Ø  Передача вызова на оператора  или другого абонента до ответа.

Ø  Конференцсвязь для трех участников.

Ø  Конференцсвязь для группы до 63 участников.

Ø  Наведение справки из разговора.

Ø  Наведение справки из разговора с передачей вызова.

Ø  Прямой набор внешнего номера.

Ø  Функция «не беспокоить».

Ø  Кратковременный разрыв шлейфа.

Ø  Возможность введения паузы в набираемый номер.

Ø  Закрепление внешней линии за абонентом.

Ø  Прямая связь без набора номера.

Ø

         Дополнительные функции, предоставляемые оператору

Ø  Установление соединения с абонентом, находящемся в состоянии разговора.

Ø  Занятие определенной внешней линии.

Ø  Акустический контроль разговора оператором.

Ø  Изменение классов обслуживания абонентов и ограничения по видам связи.

Рис. 2.1. Функциональные возможности АТС «Квант-128».

2.1.  Основные технические данные

 ·         Абонентская емкость станции, абонентских линий                         16384 (3х128)

 ·         Количество абонентских соединительных линий                                        4…16

 ·         Максимальное количество цифровых соединительных линий (Е1)               2

 ·         Сопротивление шлейфа абонентской линии (вместе с телефонным

       аппаратом), не более, Ом                                                                                            1200

 ·         Сопротивление изоляции абонентской линии (между проводами

       или между каждым проводом и землей), не менее, кОм                                           20

 ·         Параметры вызывного сигнала: частота, Гц                                                   25 ± 2

         напряжение (эффективное), В                                   95 ± 5

 ·         Электропитание: от сети переменного тока частотой 50 Гц, В                                 220

          от станционной батареи, В                                                   48

 ·         Ток питания шлейфа абонентской линии, мА                                                 20 ¸ 26

 ·         Регистрируемый ток в абоненсткой соединительной линии, не менее мА               10

·         Потребляемая мощность в режиме номинальной нагрузки, не более, Вт                50

 ·         Габаритные размеры блока (высота, ширина, глубина), мм                          275´475´175

 ·         Время готовности к работе после включения питания, не более, с               6

 ·         Возможность использования любых видов телефонных аппаратов

       как с импульсным, так и с тональным набором номера:

-          с дисковым и кнопочным номеронабирателями;

-          с выдачей импульсного набора номера разрывом шлейфа абонентской линии;

-          с кнопочным набором номера и частотным способом передачи номера.

 ·         Возможность подключения внешних устройств:

-          устройств передачи данных со скоростью 1200 и 2400 бит/с;

-          факсимильных аппаратов;

-          модемов.







2.2.  Конструктивное исполнение







Рис. 2.2.1. Вид АТС "Квант-128".

Вид внешнего БП

АТС "Квант-128" выполнена в настенном варианте и имеет металлический корпус прямоугольной формы. Она крепится в помещении к стене в удобном для пользователя месте, Снаружи АТС закрыта крышкой, через отверстие, в которой выведены включатель электропитания АТС. Для подключения к сети переменного тока имеется сетевой кабель с вилкой. В крышке имеются отверстия, через которые подводятся кабели внешней связи. На рис. 2.2.1 показан внешний вид АТС.

Корпус АТС состоит из основания с кассетой для размещения функциональных плат.

Детали кассеты крепятся к основанию винтами. Кассета образует с основанием единую конструкцию, имеет направляющие для установки в кассету функциональных плат. ТЭЗ устанавливаются в разъемы, впаянные в стыковую плату, закрепленную в кассете. В кассете ТЭЗ фиксируются при помощи защелок, имеющихся на передних панелях ТЭЗ. При транспортировке АТС ТЭЗ дополнительно фиксируются при помощи винтов, которыми передние панели ТЭЗ прикручиваются к кассете. Каждый ТЭЗ имеет маркировку типа ТЭЗ, выполненную на его нижней механической защелке.

На рис.2.2.2 изображена АТС "Квант-128" со снятой крышкой корпуса.

В правой трети корпуса АТС размещается электропитающее и генераторное оборудование АТС.

В левой части (2/3 от общего корпуса) занимает кассета с направляющими для установки ТЭЗов, т.е. размещается собственно АТС. В слот 00 установлен ТЭЗ КС8А. ТЭЗ, установленные в слоты 01, 02, 03, 04 и 05 скомплектованы в соответствии с заданной конфигурацией АТС. Они составляют переменную часть АТС.

Съемная крышка корпуса АТС крепится к основанию при помощи винтов сверху и снизу корпуса.

В верхней и нижней части корпуса имеются отверстия, обеспечивающие естественную вентиляцию АТС. В крышке корпуса имеется отверстие для подвода к АТС внешнего телефонного кабеля.



Рис. 2.2.2. Внешний вид АТС "Квант-128" со снятой крышкой.

 2.3.  Условия эксплуатации



АТС предназначена для круглосуточной работы в стационарных условиях при воздействии следующих климатических факторов:

·         температура окружающей среды от -5 °С до +55 °С;

·         относительная влажность воздуха не более 95% при +30 °С;

·         атмосферное давление от 60 кПа до107 кПа (от 630 до 800 мм рт.ст.).





3.    КОНФИГУРАЦИЯ И ОБОРУДОВАНИЕ АТС



3.1. Конфигурация АТС



АТС "Квант-128" имеет гибкую структуру и легко наращивается и адаптируется под окружающую сеть.

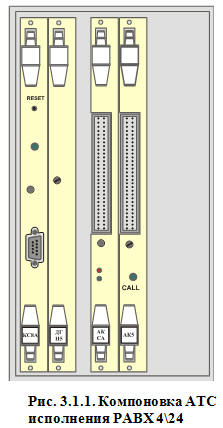

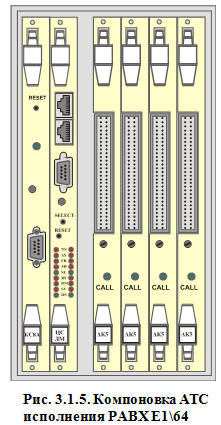

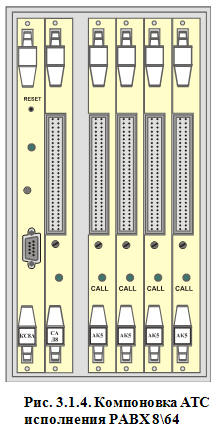

Некоторые примеры комплектации АТС «Квант-128» (для разных конфигураций) приведены в табл. 3.1.



Таблица 3.1



Основные характеристики

Слот 0

Слот 1

Слот 2

Слот 3

Слот 4

Слот 5 Слот 6 Слот 7 Слот 8 Слот 9 Слот 10 Слот 11

PABX      4  / 24

ПНМ

АК5

АКСА





КС8А           ДГН5

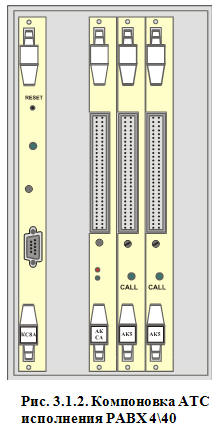

PABX      4  / 40

ПНМ

 АК5

АКСА

АК5

АК5

КС8А           ДГН5

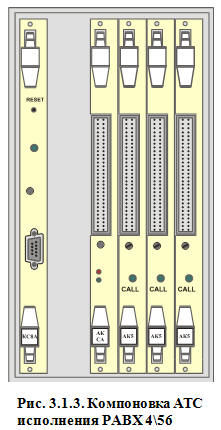

PABX     4  / 56

ПНМ

 АК5

АКСА

АК5

АК5

КС8А           ДГН5

PABX    2E1/8 / 128

ПНМ

АК5

АК5

АК5

АК5

КС8А ЦСЛФМ САЛ8       ДГН5

PABX 2E1/ 128

ПНМ

АК5

АК5

АК5

АК5

КС8А ЦСЛМ/ЦСЛФМ АК5 АК5 АК5 АК5 ДГН5
PABX  2E1/12  /124 ПНМ АК5 АКСА АК5 АК5 КС8А ЦСЛФМ АК5 АК5 АК5 АК5 САЛ8

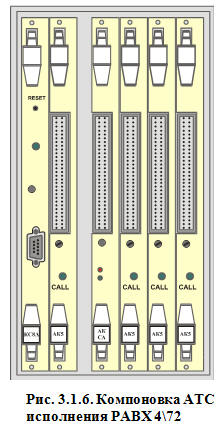

PABX      4  / 72

ПНМ

АК5

АКСА

АК5

АК5

КС8А           ДГН5



Возможны и другие варианты комплектации АТС «Квант-128».

Слот 0 используется для установки платы питания и вызывного сигнала ПНМ

Слот 5 используется для установки контроллера КС8А.

Слот 6 – предназначен главным образом для установки плат сопряжения с сетью. Так же в него могут устанавливаться платы ДГН5, АКСА, АК5.

Слот 1,2,3,4,7,8,9,10  – предназначен для установки плат АК5. Так же в него могут устанавливаться платы ДГН5, АКСА.













3.2.  Состав оборудования АТС



В состав оборудования АТС "Квант-128" входят следующие типы  ТЭЗ:

Таблица 3.2



Наименование ТЭЗ

Функциональное назначение

АК5

Плата абонентских комплектов на 16 линий.

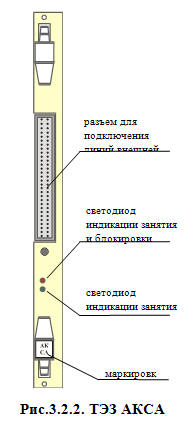

АКСА

Плата абонентских комплектов на 8 линий.

Плата абонентских соединительных линий на 4 линии.

ДГН5

Плата тестирования и измерения.

КС8А

Системный контроллер и цифровой коммутатор.

САЛ8

Плата абонентских соединительных линий на 8 линии.

ПНМ  Плата питания и вызывного сигнала ПНМ
АЦК2М

двух или четырехпроводных цифровых АЛ и СЛ ISDN BRA (2B+D) - на 4 или 8 линий;

EDSS1-1 или 2 тракта цифровых АЛ и СЛ PRA (30B+D)

ЦСЛМ/ЦСЛФМ

Плата цифровых соединительных линий 2 х Е1.













Существуют так же другие типы комплектов. В данном описании приведены лишь те из них, которые используются для исполнения АТС «Квант-128», приведенных в таблице 3.2.






ТЭЗ АК5 содержит шестнадцать абонентских комплектов и выполняет все необходимые функции обслуживания абонентских линий. . На передней панели ТЭЗ находится зеленый светодиод. Он загорается, если хотя бы один из шестнадцати расположен-ных на ТЭЗ абонентских комплектов распознал снятие абонентом трубки телефонного аппарата, либо к одному из абонентов поступил вызов. Внешний вид передней панели ТЭЗ АК5 показан на рис. 3.2.1.

ТЭЗ АКСА комбинированный ТЭЗ, содержащий 8 комплектов абонентских линий и 4 комплекта для сопряжения с абонентскими линиями внешней АТС. На передней панели размещены два светодиода: зеленый – для индикации снятия телефонной трубки или поступления вызова на абонент; двухцветный – для индикации занятия абонентской соединительной линии (зеленое свечение) или для индикации отсутствия тока в абонентской соединительной линии (красное свечение).  Внешний вид передней панели ТЭЗа АКСА показан на рис. 3.2.2.

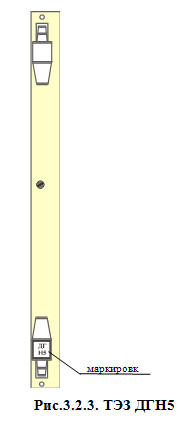

ТЭЗ ДГН5  соедржит диагностическое оборудование и позволяет контролировать параметры абонентских комплектов и линий. При несоответствии измеренных параметров нормированным диапазонам контроллер выдает сообщение об ошибке. Внешний вид передней панели ТЭЗа ДГН5 показан на рис. 3.2.3.

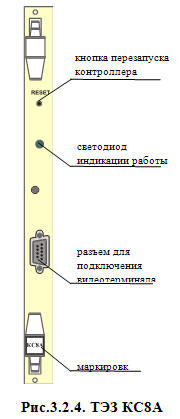

ТЭЗ КС8А является системным контроллером АТС и выполняет функции управления всем оборудованием АТС. ТЭЗ также содержит полнодоступное устройство временной коммутации на восемь каналов. Мигающий приблизительно один раз в секунду зеленый светодиод на передней панели означает нормальное функционирование ТЭЗ, а немигающий, беспорядочно мигающий или мигающий с другой частотой светодиод означает неисправность ТЭЗ. Кнопка "RESET" предназначена для перезапуска контроллера и перезагрузки его программного обеспечения. Находящийся на передней панели ТЭЗ разъем типа "DB‑9" предназначен для подключения к контроллеру видеотерминала по последовательному асинхронному стыку V.24/RS‑232. На плате ТЭЗ КС8А находится также перемычка типа синхронизации JP1, которая должна быть замкнута. . ТЭЗ также содержит шестнадцать цифровых приемников многочастотных сигналов кода "2 из 8-ми", служащих для приема тонального набора номера, номера,что позволяет использовать телефонные аппараты с функциями DTMF. Внешний вид передней панели ТЭЗ КС8А показан на рис. 3.2.4.

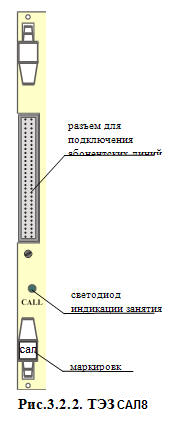

ТЭЗ САЛ8 является устройтсвом сопряжения с абонентскими линиями внешней АТС, используемыми АТС "Квант-128" в качестве соединительных линий. Внешний вид передней панели ТЭЗ САЛ8 показан на рис.3.2.5.

·         ТЭЗ ЦСЛМ/ЦСЛФМ (ЦСЛФМ) является устройством сопряжения с цифровыми соединительными линиями встречных АТС и предназначен для синхронизации цифровой соединительной линии с системной стороной малой АТС, а также для выделения сигнальной информации из цифрового потока и передачи ее контроллеру малой АТС. Он          подключается к оборудованию линейного тракта через симметричные входы-выходы с сопротивлением 120 Ом (G.703, стык на 2048 кбит/с, код HDB3), либо через приемопередатчики стыка EIA-422-A (RS-422) к оптоволоконному линейному оборудованию.ТЭЗ ЦСЛМ/ЦСЛФМ позволяет реализовать следующие типы сигнализации:

§  1ВСК – однобитовая          сигнализация         по    выделенным сигнальным каналам;

§  2ВСК - двухбитовая сигнализация по выделенным сигнальным каналам;

§  2ВСК "челнок" - двухбитовая сигнализация с трансляцией номера двухчастотным кодом;

§  2ВСКД - двухбитовая сигнализация по универсальным двусторонним выделенным сигнальным каналам (РСЛ-ВЧ);

§  ДКИ - однобитовая импульсная сигнализация по выделенным сигнальным каналам;

§  ОКС "КВАНТ" - общий канал сигнализации для межмодульных соединений или работе с выносами АТС "Квант";

§  АОКС "КВАНТ" - общий канал сигнализации по абонентскому протоколу для работы с удаленными блоками абонентских линий АТС "Квант";

§  R2D  - двухбитовая сигнализация по выделенным сигнальным каналам;

§  сигнализация прямых абонентов.

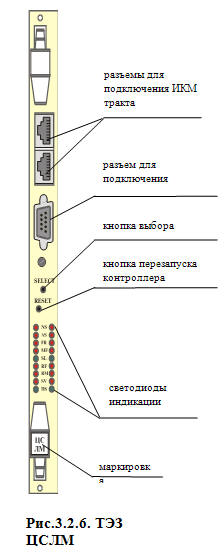

Внешний вид передней панели ТЭЗ ЦСЛМ/ЦСЛФМ показан на рис. 3.2.6

(заменен на ЦСЛФМ или ЦСЛФМД)



4.  УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  4.1. Требования техники безопасности и охраны труда

 При эксплуатации оборудования АТС обеспечивается выполнение требований по технике безопасности и производственной санитарии.

К эксплуатации АТС допускается персонал, прошедший курс обучения по обслуживанию АТС "КВАНТ-128".

 4.2. Меры безопасности при подготовке АТС к работе

 4.2.1.Техническое обслуживание станции необходимо производить в соответствии с правилами техники безопасности при эксплуатации электричеких установок напряжением до 1000 В.

4.2.2. К обслуживанию станции при эксплуатации допускаются лица, имеющие квалификацию не ниже 3 группы по правилам техники безопасности при работе с электрооборудованием напряжением не более 1000 В.

4.2.3. Личный состав, осуществляющий техническое обслуживание станции, должен быть обучен оказанию первой помощи при поражении электрическим током, должен помнить, что небрежное или неумелое обращение с оборудованием, нарушение инструкции по эксплуатации и мер безопасности может вызвать выход из строя узлов и блоков станции и привести к несчастным случаям.

4.2.4. Станция  должна иметь заземление. Сопротивление заземляющего устройства станции не должно быть более 4 Ом.

Заземление станции является обязательным, т.к.  обеспечивает безопасность личного состава  при атмосферных разрядах и предотвращает появление напряжения между землей и корпусом станции в случае неисправности в цепях электрооборудования.

4.2.5. При включении станции необходимо:

-          проверить состояние, исправность и надежность всех заземляющих проводов внутреннего и наружного монтажа;

-          проверить исправность, надежность, правильность подключения кабеля питания.

Не допускается эксплуатация АТС при снятой крышке.



5.   ПРИНЦИПЫ ПОСТРОЕНИЯ АТС

 5.1.  Включение АТС в сеть

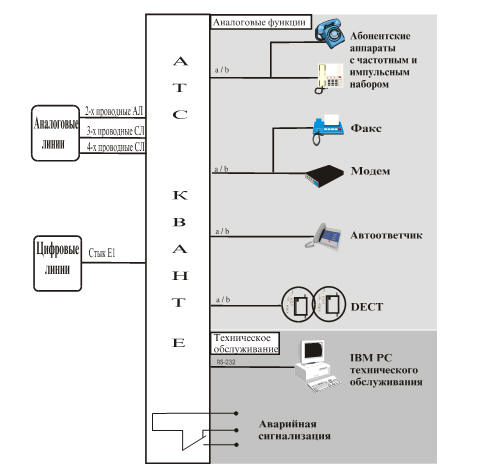

АТС "КВАНТ-128" предназначена для организации внутренней связи до 128 абонентов с выходом на внешнюю телефонную сеть по абонентским линиям городской АТС или Е1. Структурная схема включения АТС "КВАНТ-128" в телефонную сеть показана на рис. 5.1.1.

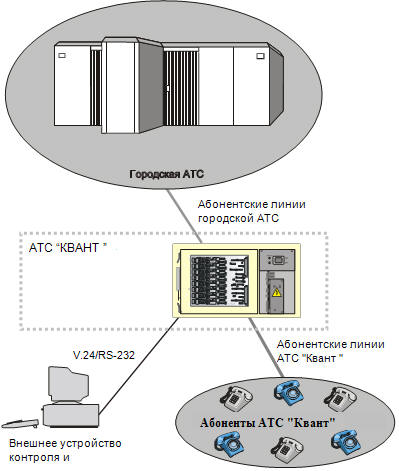

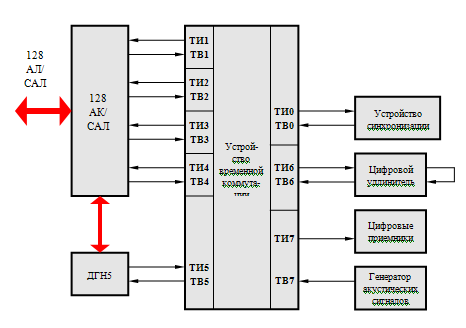

Рис. 5.1.1. Структурная схема включения АТС



5.2.  Принципы работы АТС



Функционально АТС "КВАНТ-128" состоит из следующих основных узлов:

-          устройство управления (контроллер) и синхронизации;

-          устройство временной коммутации;

-          формирователь вызывного сигнала;

-          диагностическое оборудование;

-          комбинированный блок электропитания;

-          приемники тонального набора номера;

-          абонентские комплекты;

-          узлы сопряжения с внешними линиями связи.

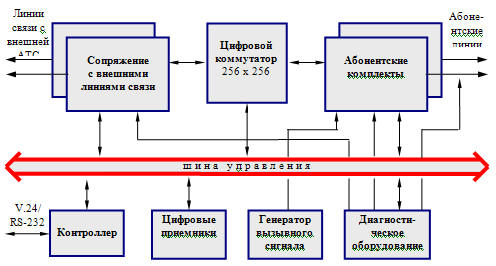

Функциональная схема АТС показана на рис. 5.2.1.



Рис. 5.2.1. Функциональная схема АТС



            Индивидуальный для каждой аналоговой абонентской линии абонентский комплект обеспечивает высокое качество передачи информации и выполняет все стандартные функции BORSCHT:

·         В (battery feed)

-   питание микрофона телефонного аппарата;

·         О (overvoltage protection)

- защиту станционного оборудования от высоких напряжений в    абонентских линиях;

·         R (ringing)

- подключение к абонентским линиям вызывного сигнала 25 ± 2 Гц напряжением 95 ± 5 В и длительностью посылок и пауз 1 ± 0,1 с и 4 ± 0,4 с соответственно;

·         S (supervision)

- контроль состояния абонентских линий и прием от абонентов сигналов вызова, шлейфного набора номера и отбоя, при этом правильное восприятие адресной информации гарантируется при частоте 7.13 импульсов в секунду, импульсном коэффициенте 1,3.1,9, межсерийном времени свыше 200 мс и предельных параметрах абонентских линий;

·         С (coding)

- кодирование и декодирование, т.е. аналого-цифровое и цифро-аналоговое преобразование и усиление сигналов;

·         H (hybrid)

- согласование двухпроводной  абонентской  линии с четырехпроводным каналом (функции дифсистемы);

·         T (testing)

- подключение к абонентским линиям диагностического оборудования, проверяющего сопротивление шлейфа и изоляции абонентских линий и наличие в них посторонних потенциалов, а также тестирование абонентских комплектов.





Абонентские комплекты (АК) расположены на ТЭЗах АК5, которые содержат по 16 абонентских комплектов с индивидуальными трактами передачи речи и общей схемой управления и сигнализации.

Узлы сопряжения с абонентскими линиями внешней АТС расположены на ТЭЗах САЛ8, которые содержат по восемь комплектов сопряжения. Узел сопряжения представляет собой интрефейс абонентской линии для внешней АТС.

Цифровой полнодоступный коммутатор имеет емкость 8´8 ИКМ трактов (256´256 входов), что обеспечивает возможность коммутации каналов внутри  абонентского модуля без блокировок, т.к. абонентская  емкость составляет максимально 128 абонентских линий. Функциональная схема распределения трактов коммутатора изображена на рис. 5.2.2.







Рис. 5.2.2. Функциональная схема распределения трактов



            Четыре тракта, с первого по четвертый, полностью (по тридцать два канальных интервала), предназначены для обслуживания абонентских комплектов или комплектов сопряжения с линиями связи внешней АТС, к пятому тракту подключен диагностический ТЭЗ ДГН5. Младший, нулевой тракт используется для синхронизации. Функции обработки сигналов синхронизации и сигнализации, передаваемые в нулевом и шестнадцатом канальных интервалах, осуществляет контроллер. Через вход седьмого тракта от цифрового генератора подаются акустические сигналы, такие как "контроль посылки вызова", "занято" и т. д. К выходу седьмого тракта подключены цифровые приемники, которые используются при приеме номера от телефонных аппаратов с тональным набором номера. На шестом тракте организовано кольцо цифрового удлинителя. Коммутатор не вносит никакого затухания в передаваемые через него сигналы. Однако, при внутренней связи, а также при внешней цифровой связи, необходимо обеспечить ослабление сигнала 7 дБ в направлении цифра-аналог, тогда как в направлении аналог-цифра сигнал передается без затухания. Абонентские комплекты вносят затухание 1 дБ, поэтому в коммутаторе вносится дополнительное затухание 6 дБ. Это затухание реализовано аппаратно на цифровом удлинителе, построенном на входе шестого тракта.

            Диагностический ТЭЗ ДГН5 представляет собой измеритель параметров абонентских комплектов и линий и позволяет контролировать постоянное напряжение на проводах, переменную составляющую напряжения, сопротивление изоляции проводов, амплитудно-частотную характеристику разговорного тракта и т. д. Контроллер сравнивает контролируемый параметр с хранящимся в ППЗУ шаблоном и, в случае несовпадения, выдает сообщение об ошибке.





6.   ПОДКЛЮЧЕНИЕ АТС



6.1.  Электропитание АТС

 В зависимости от заказа АТС:

- подключается к сети переменного тока, напряжением 220 В и частотой 50 Гц. Для обеспечения электропитанием АТС необходимо использовать розетку с заземляющим контактом.

- от станционного питания - 60 вольт.

При подключении электропитания и исправности АТС после включения тумблера должен загореться светодиод "OPERATE"  на передней панели АТС. В случае неисправности в цепях питания будет светиться светодиод "ALARM", либо будет отсутствовать всякая индикация.

В зависимости от заказа АТС:

АТС содержит блок первичного питания, предназначенный для преобразования сетевого напряжения (~220 В) в постоянное напряжение 60 В (БП 220-60-150).

Вне зависимости от заказа:

Преобразователь постоянного напряжения источника первичного питания 60 В в стабилизированные напряжения постоянного тока  ± 5 В и ± 12 В, питающие узлы АТС (Плата ПНМ).



6.2.  Защита АТС в цепях электропитания

 В блоке электропитания АТС расположены два гнезда для предохранителей. Предохранители  служат для защиты первичных цепей питания АТС  от перенапряжения в сети электропитания 220 В. Номинал данных предохранителей должен быть 3А.

При замене предохранителей  необходимо отключить АТС от сети электропитания (~220 В).

Не допускается применение самодельных предохрани-телей или предохранителей с номиналом, отличающимся от  указанного в технической документации.





6.3.  Подключение к АТС внешнего устройства контроля и управления



Для использования возможностей прямого диалога пользователя с контроллером АТС  необходимо подключить к порту ввода-вывода ТЭЗа КС8А видеотерминал либо компьютер с программой имитации видеотерминала (PROCOMM, TELIX,К2Л).

Видеотерминал  подключается кабелем по интерфейсу V.24/RS‑232 в гнездо разъема типа DB9 на передней панели ТЭЗа КС8А Подсоединение производится стандартным NULL‑модемным кабелем. Используемые контроллером  сигналы  интерфейса V.24/RS‑232 и применяемый для подключения видеотерминала к контроллеру кабель показаны на рис. 6.3.1.

Терминал должен быть настроен следующим образом: тип терминала VT-100, скорость обмена - 9600 бит/с, контроль по нечетности, семибитовые посылки, два стоп бита (9600 о 7 2).

Для общения с АТС подходит любая терминальная программа, но в случае если есть  необходимость сбора тарификационной информации необходимо использовать программу К2Л, которая входит в поставку АТС.





Рис. 6.3.1. Cхема кабеля RS-232 для подключения видеотерминала.



























6.4. Подключение абонентских линий и линий внешней связи

Абонентские линии через вводно-кроссовое устройство подключаются к соответствующим  разъемам на передних панелях ТЭЗов АК5, как показано на рис. 6.4.1. Линии связи с внешней АТС через ВКУ подключаются к соответствующим разъемам на передних панелях ТЭЗов АКСА, САЛ8, как показано на рис. 6.4.2, 6.4.3.

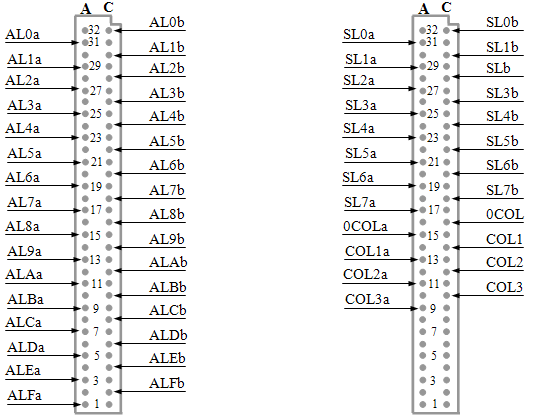

При подключении кабелей необходимо учитывать, что нумерация контактов разъемов считается снизу вверх.

            При подключении к АТС линий связи необходимо убедиться в отсутствии на них посторонних потенциалов и коротких замыканий.

            Подключение линий производить при выключенном электропитании АТС.

7.     ЭКСПЛУАТАЦИЯ АТС

7.1. План нумерации



АТС «Квант-128» имеет гибкую систему нумерации, которая легко может быть адаптирована в соответствии с требованиями заказчика. План нумерации может использовать от 2 до 7 цифр для местных линий в произвольном порядке. В качестве примера в таблице 7.1 приведены данные по нумерации внешних и местных линий АТС. Внутренние (линейные) номера используются только при диагностике оборудования.

Таблица 7.1



Спис.

номер

Лин.

номер



Спис.

номер

Лин.

номер



Спис.

номер

Лин.

номер



Спис.

номер

Лин.

номер

104

0

108

10

124

20

140

30

105

1

109

11

125

21

141

31

106

2

110

12

126

22

142

32

107

3

111

13

127

23

143

33

100

4

112

14

128

24

144

34

101

5

113

15

129

25

145

35

102

6

114

16

130

26

146

36

103

7

115

17

131

27

147

37

САЛ0

4

116

18

132

28

148

38

САЛ1

5

117

19

133

29



САЛ2

6

118

1A

134

2A

и так далее...

САЛ3

7

119

1B

135

2B





120

1C

136

2C





121

1D

137

2D





122

1E

138

2E





123

1F

139

2F



При пропадании сети 220 В в станциях, не оснащенных аккумуляторной батареей, внешние входящие линии САЛ0 … САЛ3 проключаются на внутренние линии 4…7 (списочные номера 100 … 103).




7.2.  Виды обслуживания абонентов



            Всем абонентам АТС предоставляет следующие виды связи:

·         внутренняя связь;

·         исходящая связь;

·         входящая связь;

·         дополнительные виды обслуживания (ДВО).



Все виды ДВО выполняются с телефонных аппаратов, с тональным набором номера, и имеющие  клавиши " * ", " # ", " R " со следующими функциями:

*  -  символ заказа услуги и разделитель в процедуре;

#  -  символ   отмены  услуги  в  начале  процедуры и признак окончания набора в конце процедуры;

R  - используется в разговорном  состоянии.



­ "Переадресация безусловная".



Абоненту предоставляется возможность временной переадресации поступающих вызовов на любого другого абонента.



Заказ услуги:             * 21 * НОМЕР #

После этого  все входящие вызовы, поступающие абоненту, будут автоматически направляться на указанный списочный номер.



Отмена услуги:          # 21 #



 ­ "Переадресация при занятости абонента".



В случае занятости абонента вызов переадресуется на другой, заранее указанный номер.



Заказ услуги:             * 22 * НОМЕР #

После этого все входящие вызовы, поступающие абоненту, находящимуся в состоянии разговора, будут автоматически направляться на указанный списочный номер.



Отмена услуги:          # 22 #



 ­ "Прямая связь"



Установления соединения без набора номера с заранее указанным абонентом.



Заказ услуги:             * 53 * НОМЕР #

АТС автоматически устанавливает соединение, если в течении 4 секунд, после снятия трубки, абонент не набирает номер.



Отмена услуги:          # 53 #



 ­ "Экстренная связь"



Установление соединения с абонентом, находящимся в состоянии разговора.

Данная услуга доступна только оператору!!!



Заказ услуги:             * 45 * НОМЕР #

В случае необходимости экстренного вызова абонента, находящегося в фазе разговора, оператору предоставляется прерывания текущего соединения и немедленного соединения с ним. Абоненты, находящиеся в состоянии разговора, получают предупредительный тональный сигнал. Затем связь между ними прерывается и устанавливается экстренное соединение оператора с вызываемым абонентом. Второй абонент получает сигнал "занято".



 ­ "Ограничение видов исходящей связи".



Изменение видов связи, доступных абоненту.



Данная услуга доступна только оператору!!!



Заказ услуги:             * 34 * НОМЕР * 1 #

Абоненту разрешена местная связь. Все виды исходящей связи запрещены;



* 34 * НОМЕР * 2 #

Абоненту разрешена местная и исходящая связь. Междугородняя и международная связи запрещены.



* 34 * НОМЕР * 3 #

Абоненту разрешены всевиды связи.



­ "Наведение справки из разговора".





Возможность из состояния разговора получить справку у третьего абонента, в том числе и у абонента другой АТС.



В состоянии разговора нажать кнопку "R". После получения короткого тонального сигнала набрать номер третьего абонента, у которого требуется получить справку. Второй абонент при этом переводится в состояние ожидания и получает мелодичный тональный сигнал. Получив справку, снова нажать кнопку "R" и вернуться в разговор со вторым абонентом.

Если третий абонент не положит телефонную трубку и будет находиться в состоянии ожидания, то инициатор наведения справки может переключаться на него многократно дополнительными нажатиями кнопки "R".



­ "Переадресация вызова".



Возможность передачи полученного вызова, в том числе и абоненту другой АТС.



В состоянии разговора нажать кнопку "R". После получения короткого тонального сигнала набрать номер третьего абонента. Второй абонент при этом переводится в состояние ожидания и получает мелодичный тональный сигнал. Положить трубку. При этом устанавливается соединение между вторым и третьим абонентами.





 ­"Уведомление о поступлении нового вызова".



Возможность получения уведомляющего сигнала о новом вызове.



Заказ услуги:             * 43 #



Абонент, находящийся в фазе разговора, получает уведомление (серию коротких тональных сигналов) в случае поступления к нему нового вызова. При этом абонент, нажав кнопку "R", может принять новый вызов. Первый абонент при этом переводится в состояние ожидания и получает мелодичный тональный сигнал. Инициатор, пользующийся услугой уведомления, может переключаться между абонентами многократно, используя кнопку "R".



Отмена услуги:          #43 #



 ­"Определение списочного номера".



Возможность определения списочного номера, присвоенного данной линии.



Заказ услуги:             * 57 #

Для определения списочного номера, присвоенного данной линии, следует набрать указанный код. При этом в телефонной трубке будут слышны цифры данного номера, в виде серии коротких тональных сигналов,  разделенных паузами.



­"Занятие определенной внешней линии".



Исходящая связь может быть установлена не через любую, а заранее заданную внешнюю линию.



Заказ:              * XX * N - CC - НОМЕР

N    - номер внешней линии;

СС - непрерывный тональный сигнал.

ХХ – код ДВО



­"Ограничение входящих вызовов".



Услуга позволяет снять все вызовы, поступающие от внешней линии определенному абоненту.



Заказ:              * YY * N #

N - номер внешней линии.

YY – код ДВО



­"Назначение входящего вызова".

Входящие вызовы, поступающие на АТС по внешним соединительным линиям, могут направляться на одну, две или три внутренних абонентских линии. Списочные номера абонентских линий, отведенных для обслуживания входящих вызовов, программируются на заводе-изготовителе в соответствии с техническим заданием. Возможно также все входящие вызовы направить на один внутренний номер. Распределение входящих вызовов в АТС может быть изменено в период эксплуатации без программирования всей системы. Услуга позволяет перенаправить поступающие вызовы на любого абонента.



Заказ:              * XX * N #

N –номер внешней линии.

ХХ – код ДВО



            Если при наборе процедуры заказа или отмены ДВО абонент получает сигнал "занято", то либо набор процедуры выполнен неверно и необходимо повторить набор, либо абоненту данной категории заказываемая услуга не предоставляется.




8.  КРАТКИЕ СВЕДЕНИЯ ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ



Программное обеспечение АТС хранится в двух микросхемах ППЗУ типа 27С256, установленных на панельках на плате системного контроллера КС8А. Местоположение ППЗУ, а так же  джампера P1 (типа синхронизации) на плате  КС8А показано на рис. 8.1.

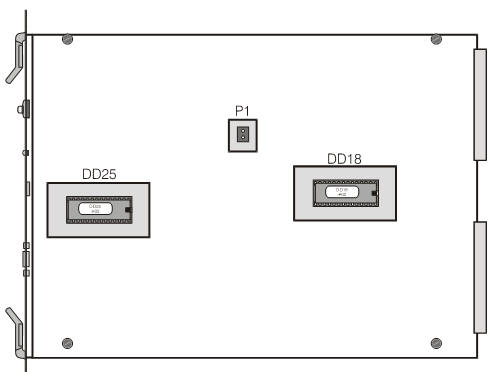

Рис. 8.1. Плата ТЭЗа КС8А.





Микросхема DD18 содержит программное обеспечение обработки вызовов системного контроллера АТС. В микросхеме DD25 хранятся данные необходимые для генерации и приема тональных сигналов. Джампер P1 – установлен.



8.1.  Общесистемные команды контроллера



            Для использования возможностей диалога пользователя с контроллером ТЭЗа КС8 необходимо подключить к порту ввода-вывода  КС8 видеотерминал. При подключенном видеотерминале включение электропитания в абонентском модуле или перезапуск контроллера должны отображаться на экране видеотерминала информацией следующего вида:



U127.



RT-ATIX (TM) OPERATING SYSTEM, VER. 3.6

(C) KVANT-INTERKOM LTD, RIGA, 1992-1998



ROM CS1=00 CS2=55D6 RAM 02 01 PLAY.

DMA: (DIR:01) MFS PROBE

DMA: (DIR:01) MFS OK!

CSL: 1E CNANNELS



VERS: AOKS KS8 DTMF CTO

DATE: 08/27/98 11:01  SN: 8885773



            Очевидно, что полученная информация будет отличаться от приведенной в примере для каждого конкретного программирования микросхемы ППЗУ, установленной в контроллере. Переменной частью являются название и дата создания версии, информация о типе и количестве установленных ТЭЗов.





­ Команда помощи пользователю



            Команда предназначена для помощи пользователю. В случае, если необходимо уточнить формат какой-либо команды контроллера, можно воспользоваться командой помощи. Формат команды:



            HELP





­ Команда индикации версии ПО



Команда используется для индикации даты создания и номера версии ПО, что необходимо при заказе пользователем усовершенствованного ПО. Формат команды:



VER

При выполнении команды на экране появляется сообщение вида:



ATIX_>VER

VERS: AOKS KS8А DTMF CTO

DATE: 08/27/98 11:01  SN: 8885773



­ Команда перезапуска контроллера



Команда используется для программного перезапуска контроллера с установкой всех параметров установленных комплектов в исходное состояние. Выполнение команды влечет за собой появление на экране видеотерминала сообщения, аналогичного начальному запуску контроллера при включении электропитания. Формат команды:



RESET





­ Команда печати массива ячеек памяти



            Команда используется для просмотра содержимого определенной области памяти контроллера. Формат команды:



DUMP ADDR [N]



ADDR  - начальный адрес памяти;

N         - количество выводимых строк по 16 байтов в каждой.



При задании команды без параметра количества выводимых строк выполняется распечатка страницы памяти (16 строк).



Пример. Распечатать две строки памяти (по 16 байт), начиная с адреса A000:



ATIX_>DUMP A000 02

A000: 00 01 02 03 04 05 06 07  08 09 0A 0B 0C 0D 0E 0F

A010: 00 01 02 03 04 05 06 07  08 09 0A 0B 0C 0D 0E 0F





­ Команда записи последовательности байтов



            Команда используется для записи информации в ячейки памяти или в порты управления. Формат команды:



WR ADDR B0 B1 B2 .



ADDR             - адрес записи первого байта;

B0 B1 B2 .    - последовательность байтов (не более восьми).



Пример. Записать в порт по адресу 8041 байт со значением 7F, а по адресу 8042 байт со значением 01:



ATIX_>WR 8041 7F 01




­ Команда циклического чтения



            Команда циклического чтения используется для контроля точек сканирования и может применяться для ремонта и настройки ТЭЗов. Формат команды:



CRD ADDR [N]



ADDR             - адрес контролируемого байта (порта);

N                     - период циклического чтения, выраженный в восьмимиллисекундных интервалах (в шестнадцатиричном коде).



Пример. Контроль точек сканирования ТЭЗа АК5 по адресу 8001 с периодом 200 мс:



ATIX_> CRD 8001 19

FF  FE  FF  .



­ Команда циклической записи



            Команда циклической записи может применяться при ремонте и настройке ТЭЗов. Формат команды:



CWR ADDR  [B0]



ADDR             - адрес ячейки (порта) записи;

B0                   - значение байта.

При задании команды без значения байта будет записываться байт со значением FF. Запись производится циклически с интервалом 8 мс.



Пример. Запись байта управления по адресу 8000 со значением 55:



ATIX_> CWR 8000 55



8.2.  Команды контроля и измерений



­ Команда контроля точек сканирования



            В контроллере имеется возможность оперативного контроля состояния точек сканирования комплектов. С помощью этой команды можно выполнить измерение временных параметров импульсных линейных сигналов, таких как: прием номера,  отбой и т. д. На экран видеотерминала выводится состояние точки сканирования и время ее пребывания в этом состоянии. Формат команды:



SNN LN



LN - линейный номер абонентского комплекта.



Пример. Измерение параметров набора номера для АК = 01.









Эта распечатка читается так:

­ Команда изменения ранга обслуживания



            Команда используется для оперативного изменения ранга обслуживания конкретного абонента.  Ранг обслуживания  абонента позволяет устанавливать различные классы обслуживания и доступные абоненту функции. Класс облуживания может включать: приоритет обслуживания абонента, разрешение/запрещение входящей и исходящей.

Формат команды:



ARNG LN [RNG]



LN       - линейный номер абонента;

RNG    - ранг обслуживания 1 до 7.



Соответствующий набор видов связи и классов обслуживания для рангов 1…7 программируется по требованию заказчика.



Пример. Уточнить ранг обслуживания у абонента с ЛН=37.

ATIX_>ARNG 37

02



Пример. Изменить ранг обслуживания у абонента с ЛН=37 на 6.

ATIX_>ARNG 37 06

06



Пример:

ARNG 01        - просмотр возможностей абонента с ЛН=01

ARNG 01 3     - разрешить исходящую межгор связь !

ARNG 01 2     - запретить исходящую межгор связь !

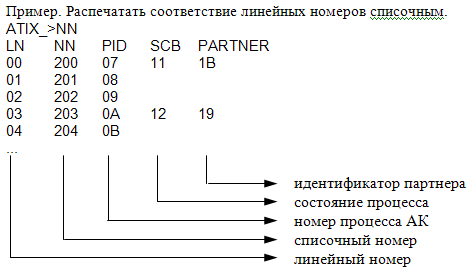

­ Команда просмотра списочных номеров



            Команда используется для просмотра таблицы списочных номеров абонентов. Формат команды:



NN [LN]



LN       - линейный номер АК.







­ Команда установки типа контроллера



Обеспечивает возможность работы системного контроллера с двумя планами нумерации.



TYPE



Тип контроллера: A или B.

Соответственно разная конфигурация линий.





­ Команда печати состояния комплектов



Состояние комплектов в указанном направлении.



PS DIR TYPE



Пример:

    PS 1      - список процессов, обслуживающих направление 1

    PS 2      - список процессов, обслуживающих направление 2

    PS 2 2   - только входящие  комплекты в направлении 2

    PS 1 1   - только исходящие комплекты в направлении 1

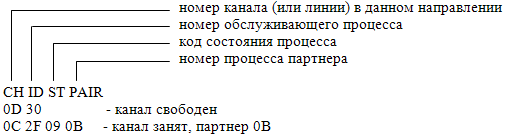

­  Команда печати соединительных линий



Команда используется для слежения за работой отдельного канала. Полезна при анализе взаимодействия со встречными АТС.



DSL



DSL DIR NUM_CH DBG_LEVEL(NUM_CH) [DBG_LEVEL(NUM_CH+1)]



    DIR                - направление

    NUM_CH                  - начальный номер канала

    DBG_LEVEL  - уровень печати



DSL 2   - Посмотреть текущие уровни печати по каналам направления 2.







Уровни печати устанавливаются в пределах от 0 (отсутствие печати) до 5.

Для направления 1, 2:  0 – исходная установка (печать состояний отсутствует).

                                     5 – активизировать печать фаз соединения.







­  Команда перезапуска указанного комплекта



Используется при отладке и анализе взаимодействия со встречными АТС.



SALI  LN



Сбросить (перезапустить) указанный комплект.





­  Команда измерения параметров набора номера



            Обеспечивает возможность модификации временных параметров импульсов набора номера, передающихся в соединительную линию.



SALT



   SALT [ON [OFF [MS]]] Набор номера



Начальные временные параметры (в миллисекундах)



         Импульс  Пауза  Межсерия

              60         40           800         Набор номера





8.3.  Диагностика оборудования АТС



      Диагностика оборудования  и абонентских линий



            Программное обеспечение диагностики хранится в ППЗУ контроллера КС8А. Диагностика оборудования осуществляется с помощью измерителя ДГН5 (поставляется по отдельному заказу).

Диагностика любого типа оборудования состоит из последовательности тестов. Так как измеренные параметры могут иметь разброс, то полученные результаты сравниваются с допустимыми пределами. Соответствующие пределы для каждого теста приведены в таблицах диагностирования каждого вида оборудования. Также приведены примеры распечаток процессов диагностики.

Перед началом диагностики комплектов или линий следует провести контрольную проверку самого измерителя.

При диагностике используется линейная нумерация комплектов. Соответствие линейных номеров оборудования списочной нумерации АТС приведено в таблице 7.1.



­ Диагностика измерителя



            Диагностика предназначена для проверки функционирования и контроля точности измерений ТЭЗа ДГН5. Формат команды:



DGN



В таблице 8.3.1 приведены параметры диагностики ТЭЗа ДГН5: нумерация тестов, их содержание, диапазон результатов производимых измерений, при которых измеренный сигнал считается допустимым. Дополнительно указаны включенные при каждом измерении реле, что облегчает наладку ТЭЗа и поиск неисправностей.





Таблица 8.3.1





Диагностика ТЭЗа ДГН5

Тест

Осуществляемая проверка

Диапазон

допустимого измерения

Проключен-

ные реле

1

Проверка измерителя напряжения в исходном состоянии

-0,06 ¸ +0,06 В



2

Проверка измерителя постоянного напряжения +/- 5,12 В

-5,08 ¸ -4,86 В

К20, К9

3

Проверка измерителя постоянного напряжения +/- 76,8 В

-21,3 ¸ -18,6 В

К18, К20, К7

4

Проверка подключения напряжения батареи



-43,5 ¸ -54,9 В

К19, К7

5

Проверка реле К21 и резистора R73



-4,72 ¸ -4,54 В

К21, К9

6

Проверка реле К13, реле К15 и резисторов R38, R39, R42, R43

-0,62 ¸ -0,36 В

К20, К13, К15, К9

7

Проверка реле К16 и резистора R45

-3,38 ¸ -3,06 В

К20, К14, К15, К16, К9

8

Проверка реле К12, К14 и резисторов R32R37

-2,16 ¸ -1,90 В

К20, К12, К14, К15, К9

9

Проверка реле К11 и резисторов R23, R24, R26, R27

-3,18 ¸ -2,96 В

К20, К11, К14, К15, К9

10

Проверка реле К8 и резисторов R15R18

-3,18 ¸ -2,96 В

К20, К8, К14, К15, К9

11

Проверка реле К5 и резистора R6

-2,54 ¸ -2,24 В

К21, К5, К14, К15, К9

12

Проверка цепи подключения вызывного сигнала и его измерителя

60,0 ¸ 95,0 В эфф.

К2, К6, К17

13

Проверка генерации и измерения тестового сигнала в цифровом виде



К8, К11



частота 203 Гц, уровень -10 дБмо

-12,3 ¸ -9,3 дБ





частота 406 Гц, уровень -10 дБмо

-11,1 ¸ -9,3 дБ





частота 609 Гц, уровень -10 дБмо

-10,8 ¸ -9,6 дБ





частота 813 Гц, уровень -10 дБмо

-10,8 ¸ -9,6 дБ





частота 1014 Гц, уровень -10 дБмо

-10,8 ¸ -9,6 дБ





частота 2030 Гц, уровень -10 дБмо

-10,8 ¸ -9,6 дБ





частота 3045 Гц, уровень -10 дБмо

-10,8 ¸ -9,6 дБ





частота 3248 Гц, уровень -10 дБмо

-10,8 ¸ -9,6 дБ





частота 3451 Гц, уровень -10 дБмо

-12,3 ¸ -9,6 дБ





частота 3654 Гц, уровень -10 дБмо

-21,6 ¸ -15,6 дБ









Продолжение табл. 8.3.1

Тест

Осуществляемая проверка

Диапазон

допустимого измерения

Проключен-

ные реле

14

Измерение отношения сигнал/шум тестовых сигналов (частота 1014 Гц)



К8, К11



уровень 0 дБмо

-0,6 ¸ +0,6 дБ





-"- минимальное отношение сигнал/шум

32,1 дБ





уровень -10 дБмо

-10,5 ¸ -9,3 дБ





-"- минимальное отношение сигнал/шум

32,1 дБ





уровень -20 дБмо

-20,7 ¸ -19,5 дБ





-"- минимальное отношение сигнал/шум

32,1 дБ





уровень -30 дБмо

-30,6 ¸ -29,4 дБ





-"- минимальное отношение сигнал/шум

27,9 дБ





уровень -40 дБмо

-41,1 ¸ -38,7 дБ





-"- минимальное отношение сигнал/шум

20,1 дБ





уровень -50 дБмо

-51,9 ¸ -48,0 дБ





-"- минимальное отношение сигнал/шум

9,9 дБ





Уровень -60 дБмо

-63,9 ¸ -56,1 дБ





-"- минимальное отношение сигнал/шум

2,1 дБ





"тишина"

 ¸ -65,1 дБ



15

Проверка измерителя переменного напряжения 5,12 В эфф

1,375 ¸ 1,725 В эфф.

К8, К14, К15, К10





Пример распечатки процесса диагностики ТЭЗа ДГН5:



ATIX_>DGN

ATIX_>

ТЕСТ 1   НАПРЯЖЕНИЕ   0.00 V

ТЕСТ 2   НАПРЯЖЕНИЕ  -4.94 V

ТЕСТ 3   НАПРЯЖЕНИЕ  -19.5 V

ТЕСТ 4   НАПРЯЖЕНИЕ  -48.3 V

ТЕСТ 5   НАПРЯЖЕНИЕ  -4.62 V

ТЕСТ 6   НАПРЯЖЕНИЕ  -0.42 V

ТЕСТ 7   НАПРЯЖЕНИЕ  -3.20 V

ТЕСТ 8   НАПРЯЖЕНИЕ  -2.02 V

ТЕСТ 9   НАПРЯЖЕНИЕ  -3.06 V

ТЕСТ 10   НАПРЯЖЕНИЕ  -3.06 V

ТЕСТ 11   НАПРЯЖЕНИЕ  -2.34 V

ТЕСТ 12   НАПРЯЖЕНИЕ   81.0 V

ТЕСТ 13

0203 ГЦ УРОВЕНЬ -10.5 ДБ

0406 ГЦ УРОВЕНЬ -9.9 ДБ

0609 ГЦ УРОВЕНЬ -9.9 ДБ

0813 ГЦ УРОВЕНЬ -9.9 ДБ

1014 ГЦ УРОВЕНЬ -9.9 ДБ

2030 ГЦ УРОВЕНЬ -9.9 ДБ

3045 ГЦ УРОВЕНЬ -10.2 ДБ

3248 ГЦ УРОВЕНЬ -10.2 ДБ

3451 ГЦ УРОВЕНЬ -12.0 ДБ

3654 ГЦ УРОВЕНЬ -21.0 ДБ

ТЕСТ 14

УРОВЕНЬ  0.0 ДБ      С/Ш  27.3 ДБ

УРОВЕНЬ -9.9 ДБ      С/Ш  32.1 ДБ

УРОВЕНЬ -20.1 ДБ      С/Ш  29.4 ДБ

УРОВЕНЬ -30.0 ДБ      С/Ш  24.9 ДБ

УРОВЕНЬ -39.9 ДБ      С/Ш  15.9 ДБ

УРОВЕНЬ -49.8 ДБ      С/Ш  4.2 ДБ

ТИШИНА     УРОВЕНЬ -66.6 ДБ

ТЕСТ 15   НАПРЯЖЕНИЕ   1.475 V

DI: ЖДУ ЗАНЯТИЯ .





­ Диагностика абонентских комплектов



            Диагностика абонентских комплектов предназначена для проверки абонентских комплектов, а также для контроля качества разговорных трактов. Формат команды:



DIAG [Nнач] [Nкон]



В табл. 8.3.2 приведены параметры диагностики абонентских комплектов ТЭЗа АК5, АКСА. Последовательность тестов и пределы допустимых результатов измерений приведены в таблице ?.





Таблица 8.3.2

Диагностика абонентских комплектов





Тест

Осуществляемая проверка

Диапазон

допустимого измерения

Измерение напряжения станционной батареи

1

Проверка постоянного напряжения станционной батареи (Ub)

-43,5 ¸ -54,9 В

2

Проверка переменного напряжения станционной батареи

0,0 ¸ 0,125 В эфф.

Проверка исходного состояния комплекта

3

Проверка идентификационного кода ТЭЗа





4

Измерение постоянного напряжения на проводе SL"a"

Ub ± 1,2 В

5

Измерение постоянного напряжения на проводе SL"b"

-0,6 ¸ +0,6 В

6

Проверка состояния точки сканирования замыкания шлейфа

ТС = "1"

7

Измерение переменного напряжения на проводе SL"a"

0,0 ¸ 0,1 В эфф.

8

Измерение переменного напряжения на проводе SL"b"

0,0 ¸ 0,1 В эфф.

Проверка состояния комплекта при замыкании провода SL"a" на B0V

9

Измерение постоянного напряжения на проводе SL"a" (Ub=63 В)

-3,53 ¸ -2,13 В

A

Проверка состояния точки сканирования замыкания шлейфа

ТС = "0"





Продолжение табл. 8.3.2

Тест

Осуществляемая проверка

Диапазон

допустимого измерения

Проверка состояния комплекта при замыкании шлейфа

B

Измерение постоянного напряжения на проводе SL"a" (Ub=63 В)

-36,0 ¸ -20,4 В

C

Измерение постоянного напряжения на проводе SL"b" (Ub=63 В)

-17,5 ¸ -7,9 В

D

Проверка состояния точки сканирования замыкания шлейфа

ТС = "0"

E

Измерение переменного напряжения на проводе SL"a"

0,0 ¸ 0,075 В эфф.

F

Измерение переменного напряжения на проводе SL"b"

0,0 ¸ 0,075 В эфф.

Проверка вызывного сигнала и его точки сканирования

10

Измерение вызывного сигнала на проводе

SL"a"

60 ¸ 95 В эфф.

11

Проверка состояния точки сканирования вызывного сигнала

ТС = "1"

12

Измерение постоянного напряжения на проводе SL"a"

-0,6 ¸ +0,6 В

13

Измерение переменного напряжения на проводе SL"a"

0,0 ¸ 0,175 В эфф.

14

Проверка состояния точки сканирования вызывного сигнала

ТС = "0"

15

Проверка состояния точки сканирования вызывного сигнала

ТС = "1"

16

Проверка состояния точки сканирования вызывного сигнала

ТС = "0"

Проверка проключения реле К1, К2, К3

17

Измерение постоянного напряжения на проводе SL"a" (Ub=63 В)

-0,66 ¸ -0,42 В



Рассчитываемое сопротивление

96 ¸ 159 Ом

Проверка симметрии комплекта (сигнал 1014 Гц, уровень 0 дБмо)

18

Измерение переменного напряжения на проводе SL"a"

0,225 ¸ 0,5 В эфф.

19

Измерение переменного напряжения на проводе SL"b"

0,225 ¸ 0,5 В эфф.

1A

Разница между напряжениями на проводах

SL"a" и SL"b"

0,0 ¸ 0,1 В эфф.

Проверка выдачи тонального сигнала в абонентскую линию

1B

частота 203 Гц, уровень -10 дБмо

-76,2 ¸ -9,6 дБ

1C

частота 406 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

1D

частота 609 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

1E

частота 813 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

1F

частота 1014 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

20

частота 2030 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

21

частота 3045 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ









Продолжение табл. 8.3.2

Тест

Осуществляемая проверка

Диапазон

допустимого измерения

22

частота 3248 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

23

частота 3451 Гц, уровень -10 дБмо

-12,6 ¸ -9,6 дБ

24

частота 3654 Гц, уровень -10 дБмо

-76,2 ¸ -9,6 дБ



Измерение отношения сигнал/шум тестовых сигналов (частота 1014 Гц)



25

уровень 0 дБмо

-2,4 ¸ -0,6 дБ

26

-"- минимальное отношение сигнал/шум

32,1 дБ

27

уровень -10 дБмо

-12,3 ¸ -10,5 дБ

28

-"- минимальное отношение сигнал/шум

32,1 дБ

29

уровень -20 дБмо

-22,2 ¸ -20,4 дБ

2A

-"- минимальное отношение сигнал/шум

32,1 дБ

2B

уровень -30 дБмо

-32,7 ¸ -30,3 дБ

2C

-"- минимальное отношение сигнал/шум

27,9 дБ

2D

уровень -40 дБмо

-43,2 ¸ -39,6 дБ

2E

-"- минимальное отношение сигнал/шум

20,1 дБ

2F

уровень -50 дБмо

-54,0 ¸ -48,6 дБ

30

-"- минимальное отношение сигнал/шум

9,9 дБ

31

уровень -60 дБмо

-65,7 ¸ -57,0 дБ

32

-"- минимальное отношение сигнал/шум

2,1 дБ

33

"тишина"

-76,2 ¸ -57,0 дБ

Проверка приема тонального сигнала из абонентской линии

34

частота 203 Гц, уровень -10 дБмо

-76,2 ¸ -9,0 дБ

35

частота 406 Гц, уровень -10 дБмо

-11,7 ¸ -9,0 дБ

36

частота 609 Гц, уровень -10 дБмо

-11,7 ¸ -9,0 дБ

37

частота 813 Гц, уровень -10 дБмо

-11,7 ¸ -9,0 дБ

38

частота 1014 Гц, уровень -10 дБмо

-11,7 ¸ -9,0 дБ

39

частота 2030 Гц, уровень -10 дБмо

-11,7 ¸ -9,0 дБ

3A

частота 3045 Гц, уровень -10 дБмо

-11,7 ¸ -9,0 дБ

3B

частота 3248 Гц, уровень -10 дБмо

-12,3 ¸ -9,0 дБ

3C

частота 3451 Гц, уровень -10 дБмо

-12,9 ¸ -9,0 дБ

3D

частота 3654 Гц, уровень -10 дБмо

-76,2 ¸ -9,0 дБ



Измерение отношения сигнал/шум тестовых сигналов (частота 1014 Гц)



3E

уровень 0 дБмо

-0,6 ¸ +1,2 дБ

3F

-"- минимальное отношение сигнал/шум

32,1 дБ

40

уровень -10 дБмо

-10,5 ¸ -8,7 дБ

41

-"- минимальное отношение сигнал/шум

32,1 дБ

42

уровень -20 дБмо

-20,4 ¸ -18,6 дБ

43

-"- минимальное отношение сигнал/шум

32,1 дБ

44

уровень -30 дБмо

-30,9 ¸ -28,5 дБ

45

-"- минимальное отношение сигнал/шум

27,9 дБ

46

уровень -40 дБмо

-41,4 ¸ -37,8 дБ

47

-"- минимальное отношение сигнал/шум

20,1 дБ









Продолжение табл. 8.3.2

Тест

Осуществляемая проверка

Диапазон

допустимого измерения







48

уровень -50 дБмо

-52,2 ¸ -46,8 дБ

49

-"- минимальное отношение сигнал/шум

9,9 дБ

4A

уровень -60 дБмо

-63,9 ¸ -55,2 дБ

4B

-"- минимальное отношение сигнал/шум

2,1 дБ

4C

"тишина"

-76,2 ¸ -57,0 дБ

Проверка дифсистемы комплекта

4D

частота 1014 Гц, уровень 0 дБмо

-76,2 ¸ -16,2 дБ





Пример распечатки процесса диагностики абонентского комплекта с линейным номером 01:



ATIX_> DIAG 01

ATIX_>

ТЕСТИРУЕТСЯ АК НОМЕР:  01



НАПРЯЖЕНИЕ БАТАРЕИ: -48.3 V

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ :  0.000 V



ЛН:01  ПРОВЕРКА ИСХОДНОГО СОСТОЯНИЯ

ТЕСТ CCL - OK

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -48.0 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V

СОСТОЯНИЕ ТС: 1

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.000 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА B:  0.000 V



ЛН:01  ШЛЕЙФ ЗАМКНУТ

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -2.42 V

СОСТОЯНИЕ ТС: 0

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -22.5 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -8.7 V

СОСТОЯНИЕ ТС: 0

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.000 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА B:  0.000 V



ЛН:01  ПРОВЕРКА ВЫЗЫВН. СИГН.

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  72.0 V

СОСТОЯНИЕ ТС ВС: 1

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -0.28 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.025 V

СОСТОЯНИЕ ТС ВС: 0

СОСТОЯНИЕ ТС ВС: 1

СОСТОЯНИЕ ТС ВС: 0



ЛН:01  ПРОВЕРКА РЕЛЕ К1, К2, К3.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -0.48 V

СОПРОТИВЛЕНИЕ  0111 ОМ



ЛН:01  ПРОВЕРКА СИММЕТРИИ

СИГНАЛ 1014 ГЦ, 0 ДБМО

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА А:  0.325 V

ПЕРЕМЕН. НАПРЯЖЕНИЕ НА B:  0.300 V

РАЗНИЦА МЕЖДУ ПРОВОДАМИ А И Б:  0.025 V



ЛН:01  ПЕРЕДАЧА СИГНАЛА В АЛ

0203 ГЦ УРОВЕНЬ -11.7 ДБ

0406 ГЦ УРОВЕНЬ -10.8 ДБ

0609 ГЦ УРОВЕНЬ -10.8 ДБ

0813 ГЦ УРОВЕНЬ -10.8 ДБ

1014 ГЦ УРОВЕНЬ -10.5 ДБ

2030 ГЦ УРОВЕНЬ -10.5 ДБ

3045 ГЦ УРОВЕНЬ -10.2 ДБ

3248 ГЦ УРОВЕНЬ -10.2 ДБ

3451 ГЦ УРОВЕНЬ -12.0 ДБ

3654 ГЦ УРОВЕНЬ -20.7 ДБ

ТИШИНА     УРОВЕНЬ -66.9 ДБ



ЛН:01  ПРИЕМ СИГНАЛА ИЗ АЛ

0203 ГЦ УРОВЕНЬ -11.1 ДБ

0406 ГЦ УРОВЕНЬ -10.2 ДБ

0609 ГЦ УРОВЕНЬ -10.2 ДБ

0813 ГЦ УРОВЕНЬ -10.2 ДБ

1014 ГЦ УРОВЕНЬ -10.2 ДБ

2030 ГЦ УРОВЕНЬ -10.2 ДБ

3045 ГЦ УРОВЕНЬ -10.5 ДБ

3248 ГЦ УРОВЕНЬ -10.5 ДБ

3451 ГЦ УРОВЕНЬ -12.3 ДБ

3654 ГЦ УРОВЕНЬ -21.3 ДБ

ТИШИНА     УРОВЕНЬ -66.9 ДБ



ЛН:01  ПРОВЕРКА ДИФСИСТЕМЫ

1014 ГЦ УРОВЕНЬ -25.8 ДБ



DI: ЖДУ ЗАНЯТИЯ .





­ Диагностика  комплектов соединительных линий



            Диагностика комплектов линий связи с внешней АТС предназначена для контроля функционирования абонентских соединительных линий ТЭЗа АКСА, САЛ8.



DSAL XX LN LNN



XX      - линейный номер опорного абонентского комплекта;

LN       - начальный линейный номер комплекта соединительных линий;

LNN    - конечный линейный номер комплекта соединительных линий.



В табл. 8.3.3 приведены параметры диагностики комплектов ТЭЗа АКСА и САЛ8: нумерация производимых тестов, содержание производимых проверок и диапазон, при которых измеренный сигнал считается допустимым.

Таблица 8.3.3

Диагностика комплектов АКСА, САЛ8







Тест

Осуществляемая проверка

Диапазон

допустимого измерения



1

Проверка срабатывания реле К1

280 ¸ 360 Ом



2

Проверка номеронабирателя комплекта

не менее 200 кОм



3

Проверка идентификационного кода ТЭЗа







4

Проверка исходного состояния комплекта при подаче на него напряжения питания микрофона с опорного АК

ТС тока в линии = "0"



ТС ВС = "0"



5

Проверка срабатывания точки сканирования вызывного сигнала

ТС = "1"



6

Измерение постоянного напряжения на САЛ8 при включенном НН

-19,8 ¸ -9,9 В



7

Точка сканирования тока в линии

ТС тока в линии = "1"



8

Измерение постоянного напряжения на САЛ8 при подключенных речевых цепях

-19,8 ¸ -9,9 В



Проверка приема тонального сигнала из абонентской линии



9

частота 203 Гц, уровень –10 дБмо

-76,2 ¸ -9,0 дБ



A

частота 406 Гц, уровень –10 дБмо

-13,5 ¸ -9,0 дБ



B

частота 609 Гц, уровень –10 дБмо

-13,2 ¸ -9,0 дБ











C

частота 813 Гц, уровень –10 дБмо

-13,2 ¸ -9,0 дБ



D

частота 1014 Гц, уровень –10 дБмо

-13,2 ¸ -9,0 дБ



E

частота 2030 Гц, уровень –10 дБмо

-13,2 ¸ -9,0 дБ



F

частота 3045 Гц, уровень –10 дБмо

-13,5 ¸ -9,0 дБ



10

частота 3248 Гц, уровень –10 дБмо

-13,8 ¸ -9,0 дБ



11

частота 3451 Гц, уровень –10 дБмо

-14,4 ¸ -9,0 дБ



12

частота 3654 Гц, уровень –10 дБмо

-76,2 ¸ -9,0 дБ

Проверка выдачи тонального сигнала в абонентскую линию



13

частота 203 Гц, уровень –10 дБмо

-76,2 ¸ -8,4 дБ



14

частота 406 Гц, уровень –10 дБмо

-12,3 ¸ -8,4 дБ



15

частота 609 Гц, уровень –10 дБмо

-12,3 ¸ -8,4 дБ



16

частота 813 Гц, уровень –10 дБмо

-12,3 ¸ -8,4 дБ



17

частота 1014 Гц, уровень –10 дБмо

-12,3 ¸ -8,4 дБ



18

частота 2030 Гц, уровень –10 дБмо

-12,3 ¸ -8,4 дБ



19

частота 3045 Гц, уровень –10 дБмо

-12,3 ¸ -8,4 дБ



1A

частота 3248 Гц, уровень –10 дБмо

-12,9 ¸ -8,4 дБ



1B

частота 3451 Гц, уровень –10 дБмо

-13,5 ¸ -8,4 дБ



1C

частота 3654 Гц, уровень –10 дБмо

-76,2 ¸ -8,4 дБ



Проверка дифсистемы комплекта



1D

частота 1014 Гц, уровень 0 дБмо

-76,2 ¸ -16,2 дБ







Пример распечатки процесса диагностики комплекта абонентских соединительных линий с линейным номером 01:



ATIX_>DSAL 20 01

ATIX_>

ТЕСТИРУЕТСЯ САЛ НОМЕР 01



ЛН:01  ПРОВЕРКА РЕЛЕ К1 И НОМЕРОНАБИРАТЕЛЯ

НОМЕРОНАБИРАТЕЛЬ ВКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -1.18 V

СОПРОТИВЛЕНИЕ  0324 ОМ



НОМЕРОНАБИРАТЕЛЬ ВЫКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -18.3 V

СОПРОТИВЛЕНИЕ  220 КОМ



ЛН:01  ПРОВЕРКА ИСХОДНОГО СОСТОЯНИЯ

САЛ ОТКЛЮЧЕН

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -48.0 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V

САЛ ВКЛЮЧЕН

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -47.7 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V

СОСТОЯНИЕ ТС: 0

СОСТОЯНИЕ ТС ВС: 0



ЛН:01  НОМЕРОНАБИРАТЕЛЬ ВКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -8.7 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -13.5 V

СОСТОЯНИЕ ТС: 1



ЛН:01  РЕЧЕВЫЕ ЦЕПИ ВКЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ B : -8.7 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ А : -18.6 V



ЛН:01  ПРОВЕРКА ТС ВЫЗЫВН. СИГНАЛА

СОСТОЯНИЕ ТС ВС: 1



ЛН:01  ПЕРЕДАЧА СИГНАЛА В АЛ

0203 ГЦ УРОВЕНЬ -12.6 ДБ

0406 ГЦ УРОВЕНЬ -9.9 ДБ

0609 ГЦ УРОВЕНЬ -9.6 ДБ

0813 ГЦ УРОВЕНЬ -9.6 ДБ

1014 ГЦ УРОВЕНЬ -9.6 ДБ

2030 ГЦ УРОВЕНЬ -9.6 ДБ

3045 ГЦ УРОВЕНЬ -9.9 ДБ

3248 ГЦ УРОВЕНЬ -9.9 ДБ

3451 ГЦ УРОВЕНЬ -11.7 ДБ

3654 ГЦ УРОВЕНЬ -20.7 ДБ



ЛН:01  ПРИЕМ СИГНАЛА ИЗ АЛ

0203 ГЦ УРОВЕНЬ -12.0 ДБ

0406 ГЦ УРОВЕНЬ -10.8 ДБ

0609 ГЦ УРОВЕНЬ -10.5 ДБ

0813 ГЦ УРОВЕНЬ -10.5 ДБ

1014 ГЦ УРОВЕНЬ -10.5 ДБ

2030 ГЦ УРОВЕНЬ -10.2 ДБ

3045 ГЦ УРОВЕНЬ -10.2 ДБ

3248 ГЦ УРОВЕНЬ -9.9 ДБ

3451 ГЦ УРОВЕНЬ -11.7 ДБ

3654 ГЦ УРОВЕНЬ -20.1 ДБ



ЛН:01  ПРОВЕРКА ДИФСИСТЕМЫ

1014 ГЦ УРОВЕНЬ -17.4 ДБ



DI: ЖДУ ЗАНЯТИЯ .





­ Диагностика абонентских линий



            Диагностика абонентских линий предназначена для контроля основных параметров линий и своевременного обнаружения в них неисправностей. Формат команды:



DAL [Nнач] [Nкон]



В табл. 8.3.4 приведены параметры диагностики абонентских линий: нумерация производимых тестов, содержание производимых проверок, диапазон рузультатов производимых измерений, при которых измеренный сигнал считается допустимым.



Таблица 8.3.4

Диагностика абонентских линий





Тест

Осуществляемая проверка

Диапазон

допустимого измерения

1

Измерение высокого потенциала на проводе

 SL"a" (Rвх=300 кОм)

< 55 В



Измерение высокого потенциала на проводе

 SL"a" (Rвх=300 кОм)

< 12 В

2

Измерение высокого потенциала на проводе

SL"b" (Rвх=300 кОм)

< 55 В



Измерение высокого потенциала на проводе

SL"b" (Rвх=300 кОм)

< 12 В

3

Измерение напряжения на проводе

 SL"a" (Rвх=700 Ом)

-0,3 ¸ +0,3 В

4

Измерение напряжения на проводе

SL"b" (Rвх=700 Ом)

-0,6 ¸ +0,6 В

5

Измерение сопротивления утечки провода

 SL"a" относительно B0V

> 70 кОм

6

Измерение сопротивления утечки провода

 SL"b" относительно B0V

> 70 кОм

7

Измерение сопротивления утечки между проводами SL"a" и SL"b"

> 70 кОм





Пример распечатки процесса диагностики абонентской линии, имеющей номер 01:



ATIX_> DAL 01

ATIX_>

ТЕСТИРУЕТСЯ АЛ АК НОМЕР:  01



ИЗМЕРЕНИЕ ОПАСНОГО ПОТЕНЦИАЛА НА АЛ

НАПРЯЖЕНИЕ НА ПРОВОДЕ А :  0.00 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V

ИЗМЕРЕНИЕ ОПАСНОГО ПОТЕНЦИАЛА НА АЛ ПОСЛЕ РАЗРЯДА

НАПРЯЖЕНИЕ НА ПРОВОДЕ А :  0.00 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V



ЛН:01  ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА АЛ.

НАПРЯЖЕНИЕ НА ПРОВОДЕ А :  0.00 V

НАПРЯЖЕНИЕ НА ПРОВОДЕ B :  0.00 V



ЛН:01  ИЗМЕРЕНИЕ СОПР. УТЕЧКИ АЛ.

СОПР. УТЕЧКИ ПРОВОДА А >70 КОМ

СОПР. УТЕЧКИ ПРОВОДА В >70 КОМ

СОПР. УТЕЧКИ МЕЖДУ ПРОВОДАМИ А И В >70 КОМ



DI: ЖДУ ЗАНЯТИЯ .



При обнаружении неисправности происходит останов на том тесте, где обнаружена неисправность. На экран при этом выдается следующее сообщение:



ОШИБКА ДИАГНОСТИКИ.

<ESC>-ЗАВЕРШИТЬ, <ENTER>-ПРОДОЛЖИТЬ, <SPACE>-ЗАЦИКЛИТЬ





наверх...

Перечень  физических комплектов соединительных линий

для сопряжения Квант с существующими АТС

Оборудование



Э АТС “Квант-Е”

Сигнализация, системы передач,

рабочие частоты,

соединительные линии,

Встречное



оборудование





Примечание

Наименование

К-во КСЛ

направление связи относительно

Тип

Наименование



ТЭЗа

на ТЭЗе

Э АТС Квант-Е

АТС

комплекта



Б3ИМ

4

Физическая 3-х проводная СЛ,

Квант

ТЭЗ КБ3В







батарейный сигнальный код,

СИС

(кассета КСЛ2),







абонентский и междугородный шнур,



ТЭЗ ВКБ3







выделенный или общий пучок линий



(кассета КСЛ)







для межгоршнура, исходящая связь.

Квант

ТЭЗ ВКБ3









КЭ

(кассета КСЛ)









АТСК,

РСЛВ-3 (для частот-









АТСК-У

ного набора),











ПКВ (для декадного











набора)









АТС-47,

II-IY ГИ









АТС-54

+ ЛИ









АТСК

РСЛВ-Б3,









100 ¤ 2000

ПКУ









АТСК

РСЛВ-Б









50 ¤ 200 М











ESK-400

РСЛВ









ARM-20

FIR-ZL-H









АМТС2(3)

ВК3СЛГ-2¤4









ИАТСКЭ1

КСЛВ3









Исток









Физическая 3-х проводная СЛ,

Коорди-

Аппаратура







до АДАСЭ-П, между исходящей и

Натные и

АДАСЭ –П







входящей АДАСЭ-П сигнализация

Декадно-

(блок АТС)







по каналам систем передач (СП)

Шаговые









на частотах 1200 и 1600 Гц.

АТС





Б3ВМ

4

Физическая 3-х проводная СЛ,

Квант

ТЭЗ КБ3И







батарейный сигнальный код,

СИС

(кассета КСЛ2),







абонентский и междугородный шнур,



ТЭЗ ИКБ3







выделенный или общий пучок линий



(кассета КСЛ)







для межгоршнура, входящая связь.

Квант

ТЭЗ ИКБ3









КЭ

(кассета КСЛ)









АТСК,

РСЛИ-3









АТСК-У











АТС-47,

ГИ









АТС-54











АТСК

РСЛВ-Г (для шлей-









100 ¤ 2000

фа СЛ 3 кОм),











РСЛИ-П¤Б3,











РСЛИ-4









АТСК

РСЛИ-Б









50 ¤ 200 М











ESK-400

РСЛИ









ARM-20

FUR-L-H









АМТСКЭ

ИКФ3









АМТС2(3)

РСЛ Г - 4¤2









ИАТСКЭ1

КСЛИ3









Исток









Физическая 3-х проводная СЛ,

Коорди-

Аппаратура







до АДАСЭ-П, между исходящей и

натные и

АДАСЭ –П







входящей АДАСЭ-П сигнализация

декадно-

(блок АТС)







по каналам систем передач (СП)

шаговые









на частотах 1200 и 1600 Гц.

АТС





Б2ИМ

4

Физическая 2-х проводная СЛ,

Квант

ТЭЗ КБ2В







батарейный сигнальный код (с отбоем

СИС

(кассета КСЛ2),







постоянным или индукторным током),



ТЭЗ ВКБ2







абонентский шнур, исходящая связь.



(кассета КСЛ)







Для варианта отбоя индукторным

Квант

ТЭЗ ВКБ2







током требуется переработка ТЭЗа

КЭ

(кассета КСЛ)







Б2ИМ.

АТСК,

РСЛПВ

Отбой







АТСК-У



постоянным











током









РСЛВ-2

Отбой ин-











дукторным











током







АТС-47,

РСЛПВ-Д

Отбой







АТС-54



постоянным











током









РСЛК вх

Отбой ин-











дукторным











током

Б2ВМ

4

Физическая 2-х проводная СЛ,

Квант

ТЭЗ КБ2И







батарейный сигнальный код,

СИС

(кассета КСЛ2),







абонентский шнур, входящая связь.



ТЭЗ ИКБ2











(кассета КСЛ)









Квант

ТЭЗ ИКБ2









КЭ

(кассета КСЛ)









АТСК,

РСЛПИ









АТСК-У











АТС-47,

РСЛПИ-Д









АТС-54





Ш2ИМ

4

Физическая 2-х проводная СЛ или

Квант

ТЭЗ КШ2В







АЛ, шлейфный сигнальный код,

СИС

(кассета КСЛ2),







абонентский шнур, исходящая связь.



ТЭЗ ВКШ2











(кассета КСЛ)









Квант

ТЭЗ ВКШ2









КЭ

(кассета КСЛ)









АТСК,

РСЛШВ,









АТСК-У

АК









АТС-47,

РСЛШВ,









АТС-54

ПИ



Ш2ВМ

4

Физическая 2-х проводная СЛ,

Квант

ТЭЗ КШ2И







шлейфный сигнальный код,

СИС

(кассета КСЛ2),







абонентский шнур, входящая связь.



ТЭЗ ИКШ2











(кассета КСЛ)









Квант

ТЭЗ ИКШ2









КЭ

(кассета КСЛ)









АТСК,

РСЛШИ









АТСК-У











АТС-47,

РСЛШИ,









АТС-54

РСЛИ-2



ЛСИМ

4

Каналы систем передач (СП), имею-

Квант

ТЭЗ ЛСК







щих один выделенный сигнальный

СИС

(кассета КСЛ4),







канал (ВСК) на каждый телефонный



ТЭЗы ВКВСК,







канал (например, СП КРР, КАМА и



ИКВСК







др.), сигнализация по ВСК



(кассета КСЛ)







(сигнальный код Норка”),

Квант

ТЭЗы ВКВСК,







абонентский и междугородный шнур,

КЭ

ИКВСК







раздельные пучки линии для



(кассета КСЛ)







абонентского и междугородного

АТСК,

РСЛУ-ВКД,

РСЛУ ста-





шнуров, односторонняя (исходящая

АТСК-У,

РСЛУ-ВМКД,

рых выпус-





или входящая) связь.

АТСК

РСЛУ-ИК,

ков могут







100 ¤ 2000,

РСЛУ-ИМК,

иметь другие







АТС-47,

РСЛУ-ИД,

буквы в наи-







АТС-54

РСЛУ-ИМД

меновании







ARM-20

FIR-ZT-H (ВК),











FUR-T-H (ИК)









АМТСКЭ

ВКУГ, ИКУГ









АМТС2(3)

ВК3СЛГ-4¤4,











ИРСЛГУ-4¤4,









ИАТСКЭ1

КСЛУ









Исток





ЛСИМ

4

Каналы СП, имеющих один ВСК на

Квант

ТЭЗ ЛСК







каждый телефонный канал

СИС

(кассета КСЛ4),







(например, СП КРР, КАМА и др.),



ТЭЗ ДКИ







сигнализация по ВСК импульсным



(кассета КСЛ)







(временным) кодом,

Квант

ТЭЗ ДКИ







абонентский и междугородный шнур,

КЭ

(кассета КСЛ)







выделенный или общий пучок линий

АТСК,

РСЛИ-Г







для междугородного шнура,

АТСК-У,









двухсторонняя (исходящая и

АТС-47,

РСЛИ-Д







входящая) связь.

АТС-54











АТСК

РСЛИ-С









100 ¤ 2000

(з-д им. Кирова),











РСЛ-И











(ВНР),











РСЛИ-И,











РСЛИ-В









АТСК

РСЛО,









50 ¤ 200

РСЛОТ









АТСК

РСЛО,









50 ¤ 200 М

РСЛОТ









ИАТСКЭ1

КСЛИС









Исток





ДКБК1М

8
