Это означает, что произошел нормальный запуск микроконтроллера, прошла проверка наличия тактовой частоты 8 кГц и запущен тест ОЗУ.

Если надпись на экране не появилась, или появилась искаженная надпись, то, пользуясь осциллографом и мультиметром, необходимо локализовать и устранить неисправность.

В случае отсутствия на ТЭЗе частоты 8 кГц на экране появится сообщение 8 KHZ ALARM, и на лицевой панели ТЭЗа будет происходить поочередное синхронное мигание четверки верхних и нижних светодиодов с интервалом  примерно 0,5 секунды.

Тест ОЗУ сопровождается сменой надписи на терминале (строка точек заменяется на строку плюсов) и "бегущим" огнем на лицевой панели ТЭЗа. Во время прохождения теста ОЗУ визуально проверяется исправность светодиодов.

В случае обнаружения ошибки на экране терминала появится сообщение RAM ERROR с указанием адреса ошибки, записанной и считанной информации.

В этом случае необходимо, пользуясь осциллографом и мультиметром, локализовать и устранить неисправность.

После успешного прохождения теста на экране дисплея появится надпись:



+++++++++++++++++++ OK -KVANT-INTERCOM LTD- -RIGA  V.GRINEVITCH- PEB 2035/2236 SIEMENS CSLМ DIGITAL TRUNK MANAGER TECHNOLOGICAL CHIP TIME LIMIT 4 HOUR 16 MINUT 12 ОСТ 98 10:46 VERSION #002601   ЛИН. ИНТЕРФ. ОКС-КВАНТ.   DISTRIBUTION START



2.3.2. Далее необходимо добиться того, чтобы микроконтроллер выходил на рабочую программу каждый раз при нажатии кнопки "RESET" на лицевой панели ТЭЗа ЦСЛМ.



2.4. Проверка приемника последовательного порта

Для проверки функционирования приемника введите директиву HELP. На экране дисплея должна появиться надпись:



> HELP TIME (HH.MM.SS)-   ВЫВОД/КОРРЕКЦИЯ ЧАСОВ MFRM          -    ВЫВОД СОДЕРЖИМОГО 16 КИ LOOP L        -    КОЛЬЦО ГРУППОВОГО ТРАКТА (LOCAL) R        -    КОЛЬЦО ГРУППОВОГО ТРАКТА (REMOTE) OFF      -    ОТКЛЮЧИТЬ КОЛЬЦО SEND ON       -    ВКЛЮЧИТЬ ВЫВОД СООБЩЕНИЙ XX       -    ВКЛЮЧИТЬ ВЫВОД СООБЩЕНИЙ КАНАЛА XX OFF      -    ВЫКЛЮЧИТЬ ВЫВОД СООБЩЕНИЙ ERR           -    ВЫВОД СЧЕТЧИКОВ ОШИБОК (ERR RES - СБРОС) PAGE XX       -    ВЫВОД СТРАНИЦЫ ОЗУ RESET         -    ПЕРЕЗАПУСК СИСТЕМЫ 00.00.10 FRM ON        –    СЛЕЖЕНИЕ ЗА СЧЕТЧИКОМ СБОЕВ ЦИКЛ. СИНХР.     OFF       –    ОТКЛЮЧИТЬ СЛЕЖЕНИЕ   PRESS ANY KEY   IMP XX S      –    ГЕНЕРАЦИЯ КОРОТКИХ ИМПУЛЬСОВ ДКИ   M      -    СРЕДНИХ   L      -    ДЛИННЫХ     XX        -    НОМЕР КАНАЛА   IMPL (T XX)   -    ВЫВОД/КОРРЕКЦИЯ ДЛИТЕЛЬНОСТИ ИМП. ДКИ  T       -    ТИП ИМПУЛЬСА VER           -    ИДЕНТИФИКАЦИЯ ВЕРСИИ CONFIG        -    ВЫВОД КОНФИГУРАЦИИ REQ           -    ВЫВОД МАССИВОВ ЗАПРОСОВ ОБРАБОТКИ ПРОЦЕССОВ SIG XX        -    ВЫВОД ЛИНЕЙНОЙ СИГНАЛИЗАЦИИ КАНАЛА ХХ        OFF    -    ВЫКЛ ВЫВОДА ЛИНЕЙНОЙ СИГНАЛИЗАЦИИ (ESC)         -    ПОВТОР ПОСЛЕДНЕЙ КОМАНДЫ >



Если этого не произошло, то, пользуясь осциллографом и мультиметром, необходимо локализовать и устранить неисправность.



2.5. Проверка синхронизации группового тракта

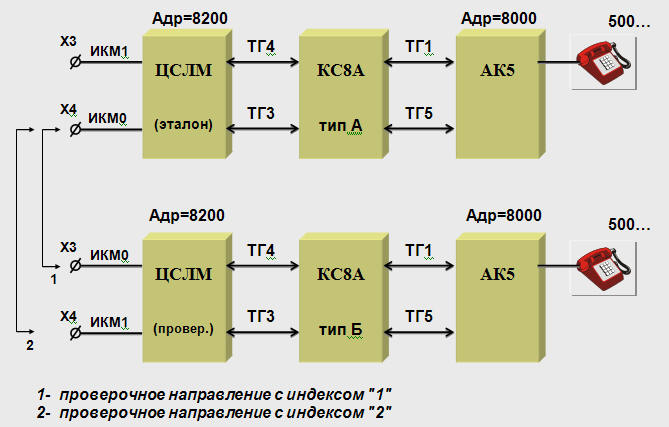

Соединить кабели эталонный и проверяемый ТЭЗа ЦСЛМ через разъемы Х3, Х4 на передней панели.

После запуска рабочей программы на светодиодах, расположенных на лицевой панели ТЭЗа отражается состояние линейной и системной стороны.

При наличии сигнала цикловой и сверхцикловой синхронизации на линейной стороне светодиод FRM будет мигать, а светодиод RFRM будет гореть в течение пяти секунд (время подсчета коэффициента ошибок). Если этого не происходит, или загорается один из следующих аварийных светодиодов: NOS, AIS, FRM, MFRM, RFRM, RMFRM, то необходимо, пользуясь осциллографом и мультиметром, локализовать и устранить неисправность на линейной стороне ТЭЗа ЦСЛМ.



2.6. Проверка взаимодействия ТЭЗа ЦСЛМ и КС8А

Для проверки взаимодействия ТЭЗа ЦСЛМ и КС необходимо перезапустить контроллер (выполнить директиву RESET на КС). При этом должен произойти перезапуск микроконтроллера на ТЭЗе ЦСЛМ без прохождения теста ОЗУ. После перезапуска убедитесь, что все аварийные светодиоды, индицирующие состояние линейной стороны, погасли.

При этом на экране терминала (подключенного к КС) должно появиться сообщение:



> IKM:   0-й ТРАКТ:  В РАБОТЕ

или

> IKM:   1-й ТРАКТ:  В РАБОТЕ



2.7. Проверка прохождения речевой информации

Для проверки прохождения речевой информации необходимо сделать не менее 10-ти контрольных звонков через включенное проверочное направление (например, 1 – 500; 2 – 500, где 1, 2 – индексы выхода на соответствующее проверочное направление). При этом, выполнив директиву SEND, можно убедиться в прохождении сигнальной информации, поступающей из КС и отправляемой в КС.

> SEND ON



            На ввод директивы будет получено подтверждение:

SEND TYPE ON >



            Пример вывода сигнальной информации:

<=D0 05 <=28 12 =>E0 07 =>58 04



            При выводе сигнальной информации стрелка указывает направление прохождения сигнальной информации:

            <= информация поступает из КСа в линию;

            => информация поступает из линии в КС.



Пункты 2.3 ¸ 2.7 повторить для второго комплекта в случае ТЭЗа ЦЛСМ с двумя комплектами цифровых соединительных линий.

2.8. Проверка  прохождения пакетной информации (тест FIFO)

Произведите согласно Протокола. Видеотерминал должен быть подключен к КС8А, работающему с тестируемым ТЭЗом.



Протокол запуска контроллера

            К эталонному ЦСЛМ подключить комплект 0 тестируемого ЦСЛМ



U127.   RT-ATIX (TM) OPERATING SYSTEM, VER. 3.9 (C) KVANT-INTERKOM LTD. RIGA, 1992-2001   UVK_INIT ROM CS1=00 CS2=F7D5 02 01 PLAY 20 TST_CSLM ДГН НЕ УСТАНОВЛЕН XX : CHAT="0101 0101" TO 9A00 X5 : 00 ПРИЕМНИКОВ 500 ГЦ XI : 10 ПРМ 2X8/2X6 IKM: #1 FIFO=8203 SIG=0A PID=17 IKM: #0 FIFO=8201 SIG=0A PID=0E   VERS: TEST CSLM KS8 DATE: 19_APR_01 19:22 #7000526   IKM: 1-Й ТРАКТ: АВАРИЯ IKM: 0-Й ТРАКТ: АВАРИЯ IKM: 1-Й ТРАКТ: АВАРИЯ

IKM: 0-Й ТРАКТ: В РАБОТЕ    ATIX_>

К эталонному ЦСЛМ подключен  комплект 0 тестируемого ЦСЛМ



Подготовка к тестированию



ATIX_>OCM 0 0 0	Выбор комплекта 0
00 00 00 OCM
ATIX_>RMT 0	Подготовка эталонного ТЭЗа
ATIX_>RMT 0
ATIX_>RMT 0
ATIX_>RMT 0
ATIX_>RMT 0 OCM 0 FF

            Подготовка выполняется один раз после включения кассеты.

При смене тестируемого ЦСЛМ и при перезапуске  контроллера не нужна.

Тестирование



Запуск теста - по команде TST

Завершение - либо по ошибке, либо по нажатию клавиши 'пробел'.



ATIX_>TST	Запуск теста.
ATIX_>START
0001: @ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_	Номер цикла и тестовая строка
0002: @ABC STOP	Останов по символу 'пробел'
ATIX_>TST	Запуск теста.



ATIX_>START
0001: @ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_	Номер цикла и тестовая строка
0002: @ABCDEFH ERROR	Ошибка: потерян символ 'G'
STOP KMNOPQRSTUVWXYZ[\]^_
ATIX_>



Смена тестируемого комплекта



К эталонному ЦСЛМ подключить комплект 1 тестируемого ЦСЛМ



ATIX_>IKM: 0-Й ТРАКТ: АВАРИЯ
IKM: 1-Й ТРАКТ: В РАБОТЕ
ATIX_>OCM 0 0 1	Выбор комплекта 1
00 00 01 OCM
ATIX_>TST
ATIX_>START 0001: @ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_ 0002: @ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_ 0003: @ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_ 0004: @ABCDEFGHIJKLMNO STOP   PQRSTUVWXYZ[\]^_



            При прохождении тестов FIFO без ошибок в течение 15 минут данный комплект ТЭЗа ЦСЛМ считать пригодным для эксплуатации.







  ЦСЛМ                          КС8А



                                       Х05:А26 --- Х05:А31 (тип А)

                                                   Х27:А26 --- Х27:А29 (тип Б)



Х07:С18  Ù  4 МГц  Ù Х05:А18

            Х29:С18  Ù  4 МГц  Ù Х27:А18



Х07:А07(ТИ) Ù  4 ТГ  Ù Х05:А05 (ТИ)

Х07:С08 (ТВ) Ù  4 ТГ Ù Х05:С05 (ТВ)



Х29:А07(ТИ) Ù  4 ТГ  Ù Х27:А05 (ТИ)

Х29:С08 (ТВ) Ù  4 ТГ  Ù Х27:С05 (ТВ)



Х29:А19  Ù  500 Гц  Ù  Х26:А08

Х29:С20  Ù  500 Гц  Ù  Х26:С07



Х29:А01  Ù  8 МГц  Ù  Х26:А06

Х29:С02  Ù  8 МГц  Ù  Х26:С05
